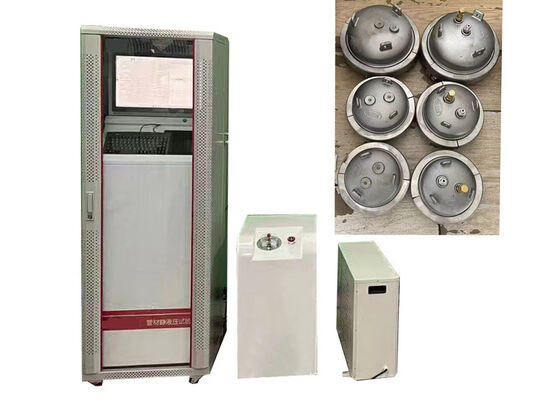

Machine d'essai de pression hydrostatique
Testeur multi-stations de rupture et de fluage de tuyaux en plastique pour tuyaux PE, tuyaux PP-R et test de résistance à la pression de pipelines composites
Applications du produit
Cette machine d'essai de pression d'éclatement hydrostatique pour tuyaux en plastique PVC est conforme à la norme ASTM D1598 pour l'évaluation de la pression hydrostatique des tuyaux en plastique. Elle sert à mesurer la durée de défaillance sous pression interne soutenue à température stable, ainsi que la pression d'éclatement instantanée maximale des tuyaux thermoplastiques et des pipelines composites.
Les spécimens applicables couvrent les tuyaux PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U, PVC-C et les tuyaux composites aluminium-plastique. C'est un appareil de test essentiel pour les producteurs de tuyaux en plastique et les laboratoires d'essais professionnels.
Caractéristiques principales
- Structure mécanique optimisée pilotant un système hydraulique sans air utilisant l'eau comme fluide de test pour un fonctionnement fiable et sécurisé
- Vannes solénoïdes importées offrant une fiabilité opérationnelle supérieure
- Ensemble de pompe haute pression avec tête de pompe à trois pistons modèle 2525 importée, conçue pour une pression de travail de 25 MPa
- Canaux de test indépendants permettant le test simultané de tuyaux de spécifications, types et matières premières variés
- Capacité de protection contre la perte de puissance préservant les données de test lors d'interruptions de courant inattendues
Normes de conformité
Cet appareil de test répond aux exigences des normes internationales, notamment ISO1167, ISO9080, EN921, ASTMD1598, ASTMD1599 et ISO13479.
Principe de fonctionnement
Les opérateurs saisissent les paramètres du noyau du tuyau, y compris la contrainte annulaire, l'épaisseur de paroi et le diamètre extérieur moyen via le terminal PC. Le système calcule automatiquement la pression de test correspondante et transmet les données au système MCU intégré via l'interface série RS232 pour un contrôle autonome de la pression constante.

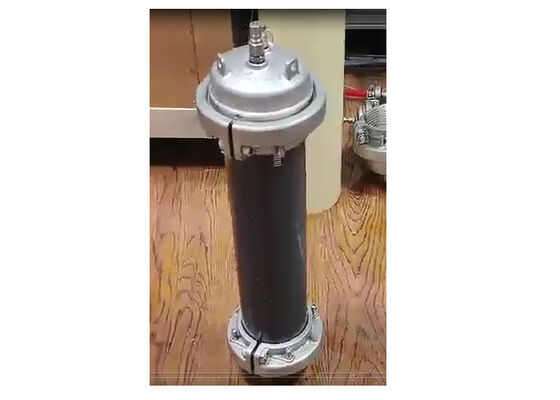

Une source de pression liquide haute pression est fournie par l'unité de pompe haute pression. Après une régulation précise par le système de contrôle de pression professionnel, le fluide haute pression est délivré par des tuyaux haute pression aux spécimens de test placés à l'intérieur de l'incubateur de milieu pour réaliser des tests d'endurance hydrostatique à long terme et des tests d'éclatement instantané de tuyaux.
Spécifications techniques
| Modèle |
XGY-16C |
| Plage de diamètre |
Φ10-1600mm |
| Postes |
5, 6, 12, 15, 18, 20, 25, 50 (personnalisable) |
| Mode de contrôle |
Micro-contrôle, contrôle par PC industriel |
| Mode d'affichage |
Écran couleur LCD de PC industriel |
| Plage de pression de test |
0.2-16MPa |
| Précision de contrôle |
±1% |
| Résolution d'affichage |
0.001MPa |
| Plage de minuterie |
0~10000h |
| Précision de la minuterie |
±0.1% |
| Puissance |
380V 50Hz triphasé quatre fils 1.1KW |
| Modèles d'embouts |
de Φ8 à 1600mm |
| Plage de température |
15-95℃ |
| Dimensions (trois postes) |
720×620×1720(mm) ou personnalisé |
Questions fréquemment posées
Quelle marque produit la machine d'essai de pression hydrostatique pour tuyaux en plastique ?
Cette machine d'essai de pression hydrostatique pour tuyaux en plastique est de marque JHH, avec une production et un assemblage professionnels basés à Pékin, en Chine.
Quelles applications de test couvre cette machine d'essai de pression hydrostatique ?
Cet équipement de test professionnel est conçu pour vérifier la performance de résistance hydrostatique et la performance de résistance à l'éclatement de divers produits de tuyauterie en plastique.
Quels types de matériaux de tuyaux sont compatibles avec cette machine d'essai de pression hydrostatique ?
Ce dispositif de test est applicable à l'inspection des tuyaux en plastique et des tuyaux composites, couvrant les types courants, y compris PP-R, PP-B, PP-A, PVC, PE et PE-X.
Quel niveau de précision cette machine d'essai de pression hydrostatique atteint-elle lors des tests ?
L'équipement fournit des résultats de détection très précis, avec une erreur de mesure contrôlée dans la limite de 0,1% de la pleine échelle.
Quelle est la limite de pression supérieure de cette machine d'essai de pression hydrostatique ?
La pression maximale mesurable de la machine d'essai atteint 10 MPa, équivalent à 100 bars (1450 psi).
