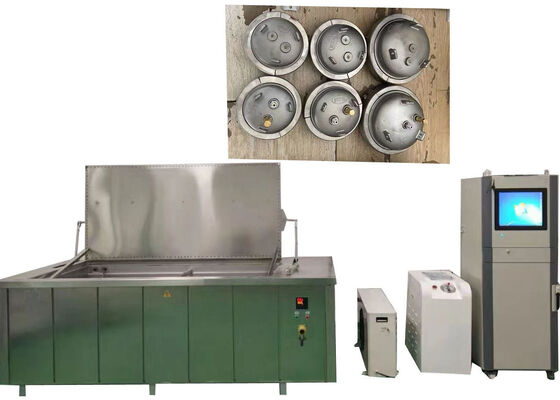

Testeur de pression hydrostatique pour tuyaux en plastique selon la norme ISO 1167

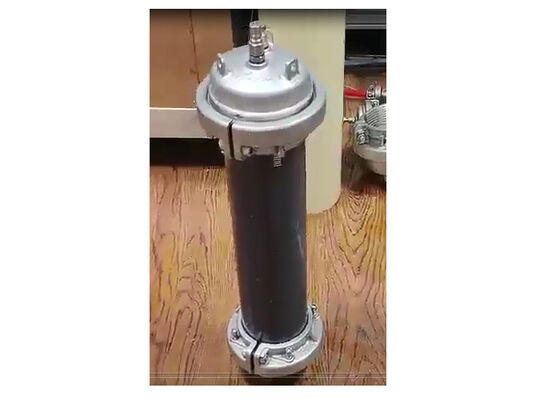

Instrument d'essai professionnel pour les essais de pression constante et de rupture de tuyaux thermoplastiques et composites, équipé de capuchons d'essai pour une évaluation complète des performances.
Objectif et application
spécialement conçus pour les tuyaux thermoplastiques et les tuyaux composites,Cet instrument d'essai hydrostatique à pression évalue les performances de sécurité à long terme et la résistance à la pression sous une pression interne constante et des conditions de température constante.Il mesure deux indicateurs de performance critiques:
- Temps d'échec:Durée des échantillons de tuyaux maintenir une pression constante jusqu'à ce que la défaillance se produit
- Pression de rupture instantanée maximale:Pression maximale enregistrée immédiatement avant la rupture du tuyau
Principales caractéristiques
- Interface de fonctionnement intuitive:Écran tactile et borne d'ordinateur pour une configuration pratique des paramètres d'essai
- Conception multicanal permettant d'économiser de l'espace:Occupant moins d'un mètre carré avec jusqu'à 50 niveaux de pression sélectifs
- Identification automatique des échantillons:Reconnaît les dimensions des tuyaux et les types de matériaux (PP-R, PE) pour des conditions d'essai optimisées
- Régulation avancée de la pression:Des algorithmes intelligents génèrent des courbes de pression personnalisées, y compris une augmentation progressive de la pression
- Contrôle indépendant des canaux:Configuration de pression séparée pour chaque canal d'essai (plage de 0,1 à 200 bar)
- Ensemble de matériel durable:Réduction de l'abrasion de la soupape électromagnétique pour une maintenance réduite et un fonctionnement 24 heures sur 24 et 7 jours sur 7
- Construction résistante à la corrosion:Tous les composants humides fabriqués à partir d'acier inoxydable de qualité supérieure
- Interface multilingue:Prend en charge l'anglais et le chinois pour une commodité globale des opérateurs
- Étalonnage dynamique in situ:Étalonnage de la pression pendant les essais en cours sans interruption
- Protection complète de la sécurité:Mécanismes de protection électriques, mécaniques et basés sur des programmes
- Transmission de données pratique:Transfert de données en temps réel vers des PC locaux ou des serveurs cloud via le protocole TCP/IP
Normes de conformité
Compatible pleinement avec les spécifications internationales et industrielles, notamment les normes ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108 et ASTMF1335.
Exigences relatives à la longueur libre des échantillons
| Type de spécimen |
Exigences de longueur libre |
| échantillons de tubes extrudés |
dnPour les véhicules à moteur à combustionnet ≥ 250 mm;n> 315 mm: ≥ 2dn |
| échantillons de tubes moulés par injection |
dnPour les appareils à commande numériquen; 50 mm ≤ dn≤ 110 mm: ≥ 140 mm |
| Échantillons assemblés avec poussée hydrostatique (deux sections de tuyaux) |
≥ 3dnet ≥ 250 mm (dn> 315 mm: ≥ 2dnsi la longueur minimale n'est pas respectée) |
| Especimens assemblés à poussée hydrostatique (avec raccords) |
≥ 2dnet ≥ 150 mm;n> 250 mm: ≥ 1,5dn |
| Les échantillons assemblés avec poussée hydrostatique (branche de selle) |
≥ 100 mm |
| Spécimens assemblés sans poussée hydrostatique |
= dnet ≥ 150 mm |
Spécifications techniques
| Paramètre |
Spécification |
| Modèle |
XGY-10C |
| Plage de diamètre |
Φ8 à 1800 mm |
| Les stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 (peut être personnalisé) |
| Mode de commande |
Microcontrôle, contrôle industriel par ordinateur |
| Mode d'affichage |
Affichage couleur LCD PC industriel |
| Mode de stockage |
Stockage des PC |
| Mode d'impression |
Sortie d'imprimante couleur |
| Plage de pression d'essai |
0.1 à 10 MPa |
| Précision de contrôle |
± 1% |
| Résolution d'affichage |
00,01 MPa |
| Portée de travail |
5% à 100% FS |
| Erreur d'indication |
± 1% |
| Plage de la minuterie |
0 à 10000 heures |
| Précision du chronomètre |
± 0,1% |
| Résolution de la minuterie |
1s |
| Énergie |
380V 50Hz trois phases à quatre fils 1,5 kW |
| Modèles de plafond final |
de Φ8 à 1800 mm |
| Taille du réservoir |
Selon la taille du tuyau |
| Plage de température |
15 à 95°C |
| Dimensions (trois stations) |
715 × 625 × 1700 mm) ou autres |
Assistance et services à la clientèle
Nous adhérons aux principes de service axés sur le client afin de fournir un service après-vente de haute qualité et efficace.Notre équipe technique est disponible pour répondre aux consultations et résoudre les problèmes liés à l'équipement rapidement.
Questions fréquemment posées
Quelle est la marque de cette machine d'essai de pression hydrostatique pour tuyaux en plastique?
Cette série de machines d'essai de pression hydrostatique adopte la marque JHH et est produite professionnellement à Pékin, en Chine.
Quelles sont les fonctions d'essai de cet équipement?
L'équipement évalue les performances de résistance hydrostatique et la résistance à la rupture de divers tuyaux en plastique dans des conditions de pression prédéfinies.
Quels sont les matériaux de tuyauterie applicables à cet équipement d'essai?
Applicable aux tuyaux en plastique et aux tuyaux composites, y compris les tuyaux PP-R, PP-B, PP-A, PVC, PE, PE-X et autres matériaux de tuyauterie courants.
Quelle est la précision de mesure de l'équipement?
L'instrument présente une grande précision de détection avec une erreur de mesure à pleine échelle contrôlée à 0,1%.
Quelle est la plage maximale de pression d'essai prise en charge?
Supporte une pression d'essai maximale de 10 MPa, équivalente à 100 bar (1450 psi).
