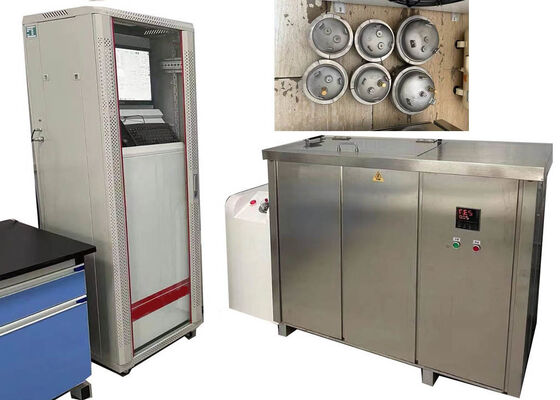

Machine d'essai de pression hydrostatique pour tuyaux en plastique ISO 1167
Cet équipement de test professionnel est conçu pour l'évaluation en laboratoire afin de déterminer le temps de défaillance sous pression hydrostatique de longue durée et les lectures de pression d'éclatement instantanée de divers spécimens de tuyaux en plastique et composites. Il applique une pression hydraulique progressivement croissante pour reproduire les conditions de service réelles, validant ainsi l'endurance hydrostatique et les propriétés de résistance à l'éclatement des tuyaux.
Composition des composants principaux
Système de contrôle de pression : Fournit une régulation précise de la pression tout au long du cycle de test, couvrant la configuration des paramètres, le réglage dynamique en temps réel et le maintien d'une pression stable pour garantir des résultats de test fiables et précis.
Dispositif de génération de pression : Des pompes haute pression transforment le fluide basse pression en liquide haute pression pour fournir un débit d'eau constant à haute pression requis pour les tests.

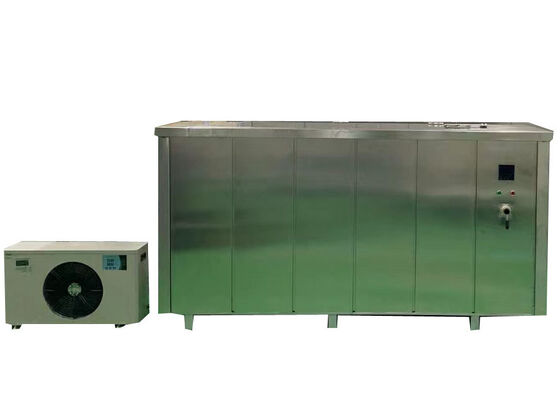

Réservoir de milieu à température constante : Régule la température du milieu de test (généralement de l'eau) pour maintenir des conditions thermiques prédéfinies, car la température influence considérablement les performances mécaniques des tuyaux en plastique.
Dispositifs de fixation des spécimens (embouts) : Ces raccords maintiennent fermement les spécimens de tuyaux en place pour éviter le déplacement de l'échantillon et les fuites de milieu pendant le test.
Unité de traitement automatisé des données : Comprend le calcul automatique des données de test et prend en charge la génération de rapports de test imprimés.
Catégories de tuyaux applicables
Tuyaux thermoplastiques : Série polypropylène (PP-R, PP-B, PPA), grades polyéthylène (PE, PE-X), variétés polychlorure de vinyle (PVC, UPVC, PVC-C).
Tuyaux composites : Les exemples incluent les tuyaux composites aluminium-plastique qui combinent des couches de plastique et de métal pour augmenter la résistance structurelle globale.
Normes de conformité
Cet équipement est conforme aux normes internationales et régionales, notamment ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 et EN ISO 2507 - 2:2017.
Exigences de longueur libre des spécimens
| Type de spécimen |
Exigences de longueur libre |
| Spécimens de tuyaux extrudés |
dn <315mm: ≥ 3dn et ≥ 250mm ; dn >315mm : ≥ 2dn |
| Spécimens de tuyaux moulés par injection |
dn <50mm: 3dn ; 50mm ≤ dn ≤ 110mm : ≥ 140mm |
| Spécimens assemblés avec poussée hydrostatique (deux sections de tuyaux) |
≥ 3dn et ≥ 250mm (dn >315mm : ≥ 2dn si la longueur minimale n'est pas atteinte) |
| Spécimens assemblés avec poussée hydrostatique (avec raccords) |
≥ 2dn et ≥ 150mm ; dn >250mm : ≥ 1.5dn |
| Spécimens assemblés avec poussée hydrostatique (branche de selle) |
≥ 100mm |
| Spécimens assemblés sans poussée hydrostatique |
= dn et ≥ 150mm |
Paramètres techniques
| Paramètre |
Spécification |
| Modèle |
XGY-10C |
| Plage de diamètre |
Φ8-1800mm |
| Postes |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc (personnalisable) |
| Mode de contrôle |
Micro-contrôle, contrôle par PC industriel |
| Mode d'affichage |
Écran couleur LCD PC industriel |
| Mode de stockage |
Stockage PC |
| Mode d'impression |
Sortie imprimante couleur |
| Plage de pression de test |
0.1-10MPa |
| Précision de contrôle |
±1% |
| Résolution d'affichage |
0.01MPa |
| Plage de fonctionnement |
5%~100%FS |
| Erreur d'indication |
±1% |
| Plage de minuterie |
0~10000h |
| Précision de la minuterie |
±0.1% |
| Résolution de la minuterie |
1s |
| Puissance |
380V 50Hz triphasé quatre fils 1.5KW |
| Modèles d'embouts |
de Φ8 à 1800mm |
| Taille du réservoir d'eau |
Selon la taille du tuyau |
| Plage de température |
15-95℃ |
| Dimensions (trois postes) |
715×625×1700(mm) ou autres |
Support et services
Nous offrons un support technique professionnel complet adapté aux machines d'essai de pression hydrostatique. Notre équipe technique compétente fournit des solutions complètes après-vente, notamment :
- Installation complète de l'équipement et mise en service sur site
- Diagnostic de panne professionnel, analyse technique et conseils opérationnels
- Services systématiques de réparation et de maintenance régulière des équipements
- Fourniture de pièces de rechange authentiques et de composants d'usure
- Services officiels de mise à jour de logiciels et de fonctions
En adhérant au principe de service de support client de haute qualité, notre équipe est toujours disponible pour résoudre toutes vos demandes de produits et techniques.
Questions fréquemment posées
Q1 : Quelle marque fabrique la machine d'essai de pression hydrostatique pour tuyaux en plastique ?
R1 : Cette machine d'essai de pression hydrostatique professionnelle est de marque JHH, avec une base de production et de fabrication indépendante située à Pékin, en Chine.
Q2 : Quelles sont les fonctions d'application principales de la machine d'essai de pression hydrostatique pour tuyaux en plastique ?
R2 : Cet équipement de test est développé professionnellement pour évaluer la résistance hydrostatique et la performance de résistance à l'éclatement de divers produits de tuyauterie en plastique.
Q3 : Quels types de spécimens testables sont applicables à cette machine d'essai de pression hydrostatique ?
R3 : L'appareil prend en charge les tests pour divers tuyaux en plastique et composites, couvrant les types de tuyaux courants, y compris PP-R, PP-B, PP-A, PVC, PE et PE-X.
Q4 : Quelle est la précision de mesure de la machine d'essai de pression hydrostatique ?
R4 : L'instrument présente une haute précision de test, avec une erreur de précision de mesure à pleine échelle contrôlée dans 0,1%.
Q5 : Quelle est la plage de pression de test maximale de la machine d'essai de pression hydrostatique ?
R5 : Cet équipement est capable de réaliser des tests de pression à une pression maximale de 10 MPa, équivalant à 100 bars (1450 psi).
