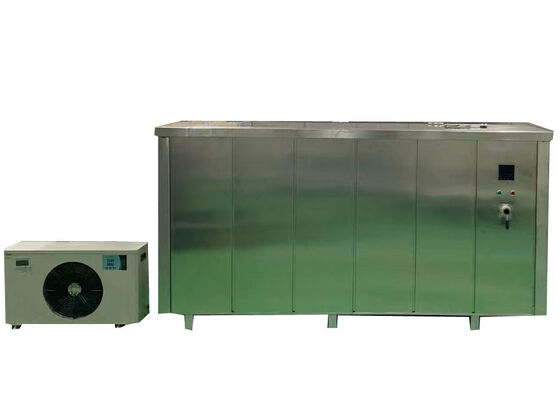

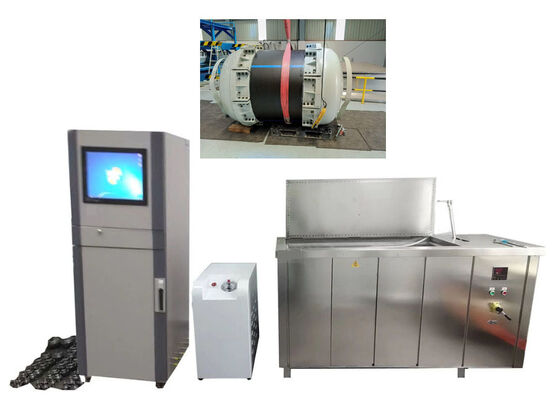

Machine d'essai de pression hydrostatique pour la détection précise de fuites et l'inspection de tuyaux durables dans les applications industrielles
Applications:
Cette unité d'essai hydrostatique est conçue pour effectuer des évaluations sur un large éventail de tuyaux thermoplastiques, de raccords de tuyaux et de composants structurels transportant des fluides.Le portefeuille de matériaux à tester comprend le polypropylène (PP), le polyéthylène (PE), le chlorure de polyvinyle (PVC), le chlorure de polyvinyle chloré chloré (PVC-C), le copolymère de styrène d'acrylonitrile butadiène (ABS), parmi de nombreuses autres options de substrat.
Il prend en charge diverses formes d'échantillons, allant des tubes extrudés et des pièces de tuyauterie moulées par injection aux ensembles d'essai assemblés, indépendamment des conditions de charge de poussée hydrostatique.Les échantillons d'essai admissibles couvrent les segments de tuyaux soudés à froid par soupape à boutLe diamètre extérieur nominal (dn) des tubes d'essai est doté d'une large envergure réglable;sous réserve de spécifications de spécimens distinctes, la portée mesurable s'étend de 25 mm à 1600 mm.
Objectifs:
Spécialement conçue pour la vérification des performances des systèmes de tuyauterie en plastique, la machine d'essai de pression hydrostatique est dédiée à l'évaluation de la résistance à la pression interne des tuyaux en plastique,équipements et ensembles intégrés.
Dans des environnements d'essai normalisés et contrôlés avec précision, les produits tubulaires fabriqués à partir de PP, PE, PVC,Les matériaux PVC-C et ABS sont pressurisés à une pression interne déterminée pour une durée prédéterminéeLa procédure d'essai évalue la résistance à la pression des échantillons d'essai et vérifie l'apparition de phénomènes défectueux tels que fuite de fluide, rupture de tuyau et déformation excessive.
Cette procédure d'essai normalisée joue un rôle essentiel dans la validation de la qualité globale,la sécurité opérationnelle et la fiabilité à long terme des composants de tuyauterie en plastique utilisés dans les systèmes de distribution de fluides;De telles installations de pipelines sont largement utilisées dans les scénarios de traitement de l'approvisionnement en eau, de traitement des eaux usées, de livraison de gaz et de transport de fluides industriels.
Caractéristiques du produit:
- Le système prend en charge une configuration flexible des paramètres d'essai via deux modes de fonctionnement, compatibles avec les terminaux locaux à écran tactile et les terminaux externes de PC.
- Avec une empreinte compacte dans un rayon d'un mètre carré, l'équipement est capable de générer jusqu'à 50 types de valeurs de pression personnalisées, couvrant les spécifications standard de pression d'alimentation en eau.
- Équipé de fonctions d'identification automatique intelligentes, l'appareil peut reconnaître de manière autonome les spécifications des échantillons et les propriétés des matériaux,et générer des stratégies de renforcement de la pression optimisées et des algorithmes opérationnels correspondants.
- L'équipement offre une précision de régulation de pression exceptionnelle.qui réduit efficacement l'abrasion de la soupape magnétique et prolonge la durée de vie globale de l'équipement.
- Tous les composants métalliques qui entrent en contact direct avec le support de transport sont fabriqués à partir de matériaux d'acier inoxydable de qualité supérieure pour une durabilité et une résistance supérieures à la corrosion.
- L'interface d'affichage humanisée prend en charge la commutation multilingue, s'adaptant parfaitement aux exigences d'utilisation différenciées des clients mondiaux.
- Les procédures d'étalonnage de la pression pendant l'essai sont simplifiées et conviviales, ce qui permet au système de maintenir un fonctionnement continu tout au long du processus d'étalonnage sans interruption de l'arrêt.
- Des mécanismes de protection de sécurité multidimensionnels sont intégrés dans le dispositif, couvrant la sécurité électrique, la structure mécanique et la protection des programmes logiciels pour assurer un fonctionnement stable.
- En adoptant la transmission standard du protocole TCP/IP, le système réalise une transmission de communication de données stable, sans entrave et hautement fiable.
Répondre aux normes:
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.
La longueur libre des échantillons:
| Type de spécimen |
Exigences de longueur libre |
| échantillons de tubes extrudés |
dn <315 mm: ≥ 3dn et ≥ 250 mm; dn > 315 mm: ≥ 2dn |
| échantillons de tubes moulés par injection |
Dn < 50 mm: 3dn ; 50 mm ≤ dn ≤ 110 mm: ≥ 140 mm |
| Échantillons assemblés avec poussée hydrostatique (deux sections de tuyaux) |
≥ 3dn et ≥ 250 mm (dn > 315 mm: ≥ 2dn si la longueur minimale n'est pas respectée) |
| Especimens assemblés à poussée hydrostatique (avec raccords) |
≥ 2dn et ≥ 150 mm; dn > 250 mm: ≥ 1,5dn |
| Les échantillons assemblés avec poussée hydrostatique (branche de selle) |
≥ 100 mm |
| Spécimens assemblés sans poussée hydrostatique |
= dn et ≥ 150 mm |
Paramètres techniques:
| Modèle |
XGY-16C |
| Plage de diamètre |
Φ8 à 1800 mm |
| Les stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. peuvent être personnalisés |
| Mode de commande |
Microcontrôle, contrôle industriel par ordinateur |
| Mode d'affichage |
Affichage couleur LCD PC industriel |
| Mode de stockage |
Réservation de PC |
| Mode d'impression |
Sortie d'imprimante couleur |
| Pression d'essai |
Plage de pression |
0.1-16MPa |
| Précision du contrôle |
± 1% |
| Résolution de l'écran |
00,01 MPa |
| Portée de travail |
5% à 100% FS |
| Erreur d'indication |
± 1% |
| Températeur de test |
Plage de la minuterie |
0 à 10000 heures |
| Précision du chronomètre |
± 0,1% |
| Résolution du minuteur |
1s |
| Le pouvoir |
380V 50Hz trois phases à quatre fils 1,5 kW |
| modèles de capuchons |
deΦ- Je ne sais pas.jusqu'à 1800 mm |
| Taille du réservoir d'eau |
compte tenu de la taille du tuyau |
| Plage de température |
15 à 95°C |
| Dimensions (trois stations) |
715×625×1700 ((mm) ou autres
|
FAQ:
Q1: Quelle marque produit la machine de test hydrostatique de pression pour tuyaux en plastique?
R1: Cette machine d'essai de pression hydrostatique porte la marque JHH et sa base de production est située à Pékin, en Chine.
Q2: Quels sont les principaux objectifs d'essai atteints par la machine d'essai hydrostatique de pression pour tuyaux en plastique?
A2: Cet appareil d'essai est conçu pour évaluer les performances hydrostatiques et la résistance à l'éclatement des produits de tuyauterie en plastique.
Q3: Quelles catégories de pièces et de matières premières sont compatibles avec cette machine d'essai hydrostatique de pression?
A3: Il prend en charge l'exécution des essais pour les tuyaux en plastique ainsi que pour les produits composites de tuyaux, y compris les tuyaux PP-R, PP-B, PP-A, PVC, PE, PE-X et autres types de tuyaux pertinents.
Q4: Quel niveau de précision de mesure peut fournir cette machine d'essai de pression hydrostatique?
A4: Sa précision de mesure atteint 0,1 % par rapport à la gamme à pleine échelle.
Q5: Quelle est la pression d'essai maximale supportée par la machine d'essai de pression hydrostatique?
R5: La capacité maximale de pression d'essai de cette unité atteint 10 MPa, ce qui équivaut à 100 bar (1450 psi).
