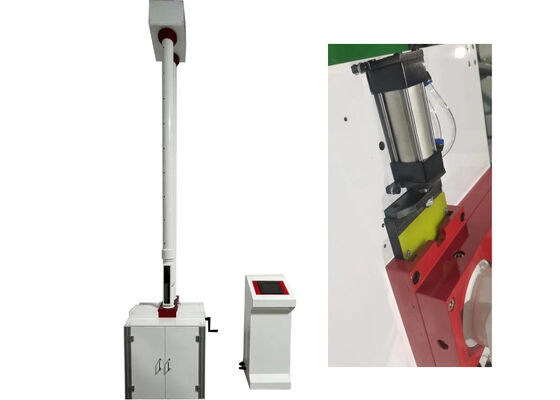

Équipement de test de marteau pour la simulation d'impact dans le monde réel
Équipement de test professionnel conçu pour simuler des conditions d’impact réelles pour les applications de développement de produits et de tests de sécurité.
Présentation du produit
Conforme aux méthodes de test 24 heures sur 24 pour la résistance aux chocs externes des tuyaux thermoplastiques, ce testeur professionnel est largement adopté pour évaluer la résistance aux chocs externes des tuyaux en plastique, des plaques en plastique et de divers matériaux non métalliques.
Pour les scénarios de test de tuyaux en plastique, l'équipement prend en charge une gamme complète de types de tuyaux, notamment les tuyaux d'alimentation en eau en PVC-U, les tuyaux d'alimentation en eau basse pression, les tuyaux en mousse à couche centrale, les tuyaux ondulés à double paroi, les tuyaux en carat, les tuyaux renforcés par une ceinture d'acier, les tuyaux d'alimentation en eau en PE, les tuyaux d'alimentation en MPP, les tuyaux d'enroulement à paroi creuse et les tuyaux d'alimentation en CPVC, couvrant les spécifications courantes des tuyaux en plastique pour les applications industrielles et de construction.
Caractéristiques des instruments
- Conception de protection de sécurité à trois niveaux :Système de protection de sécurité hiérarchique avec porte d'accès aux échantillons primaires, porte de fenêtre d'observation secondaire et structures de protection de limite de course supérieure/inférieure tertiaire
- Performances de levage à grande vitesse :Le moteur pas à pas à couple élevé offre une vitesse de levage rapide de 250 mm par seconde, réalisant une course complète de 2 mètres en seulement 8 secondes
- Fonction de survol de position intelligente :La programmation de régulation de vitesse à plusieurs étages permet un vol stationnaire stable et un positionnement précis du marteau percuteur
- Structure optimisée du tuyau d'échappement :Le tuyau de guidage du marteau modélisé en 3D avec des ouvertures d'échappement optimisées minimise la résistance de l'air, les structures d'arceau circonférentielles renforcées empêchent la déformation
- Verrouillage et déverrouillage du marteau pneumatique :Les composants d'entraînement pneumatique à forte poussée avec une configuration à double cylindre à longue course de 300 N et des faces de marteau à plaque de tendon renforcées garantissent un fonctionnement stable.
- Assemblage modulaire intégré :Profilés standardisés en alliage d'aluminium avec écran tactile de 7 pouces et contrôleur Delta PLC pour des procédures standardisées et une résistance structurelle légère
Spécifications techniques
| Paramètre |
Spécification |
| Modèle |
XJL-300D |
| Température ambiante |
10 ℃-35 ℃ |
| Laisser tomber la masse du marteau |
0,5 kg-5 kg, par incréments de 0,125 kg |
| Diamètre du marteau |
D25mm, D50mm, D90mm |
| Hauteur de chute |
30mm-2000mm, erreur ≤ ±2mm |
| Diamètre de l'échantillon |
Φ10mm-Φ450mm |
| Déviation du centre d’impact |
≤2 mm du centre du luminaire |
| Prise en charge de type V |
120° |
| Source d'alimentation |
220-230 VCA |
| Dimensions |
720 mm × 690 mm × 3650 mm |
| Poids net |
300 kg |
Fonctions principales
- Appareil d'essai professionnel pour évaluer les propriétés de résistance aux chocs externes des tuyaux en plastique, des plaques en plastique et des matériaux techniques non métalliques
- Compatible avec une gamme complète de produits de tuyaux, notamment le PVC-U, le PE, le MPP, le CPVC et divers types de tuyaux spécialisés
Définitions des tests
Taux d'impact réel (TIR) :
Lors du test d'un lot entier de produit, le taux d'impact réel fait référence au quotient obtenu en divisant la quantité d'éprouvettes endommagées par le choc par le nombre total d'essais d'impact, présenté sous forme de pourcentage.
Échec:
Un échantillon est défini comme ayant échoué lorsque des fissures visibles, des fissures ou une fracture complète peuvent être identifiées par inspection visuelle après chargement par impact. De simples empreintes ou une décoloration de la surface ne sont pas considérées comme une défaillance de l'échantillon.
Principe de test
Montez l’échantillon de tuyau ou de profil sur l’établi et calibrez l’élévation de l’échantillon jusqu’à ce que sa surface supérieure s’aligne précisément avec la limite inférieure du système de détection photoélectrique. Sélectionnez la pointe du marteau et la charge morte appropriées conformément aux normes de test, puis assemblez l'ensemble du marteau à percussion. Ajustez la position du système d’amortissement électromagnétique des vibrations et suspendez le marteau en position. Pendant le test, le marteau subit une chute libre depuis la hauteur préconfigurée et frappe l'éprouvette. Les opérateurs examinent ensuite si des fissures ou des fractures apparaissent sur le tube ou le profilé testé après l'impact.
Foire aux questions
Qu'est-ce que l'équipement de test de marteau percutant ?
L'équipement de test Drop Hammer est un appareil d'inspection fabriqué par JHH à Pékin, en Chine, dédié à l'évaluation des performances de résistance aux chocs de divers échantillons de test.
Quelle fonction principale l'équipement de test Drop Hammer fournit-il ?
L'équipement de test Drop Hammer sert à caractériser la capacité anti-impact des échantillons, aidant ainsi les fabricants à mettre en œuvre un contrôle qualité efficace pour les produits finis.
Quels échantillons de test sont compatibles avec l'équipement de test Drop Hammer ?
Cet appareil s'adapte à plusieurs catégories de produits tubulaires, notamment les conduites d'alimentation en eau en PVC-U, les conduites d'eaux usées, les conduites d'alimentation en eau basse pression, les conduites de transport basse pression, les conduites en mousse à couche centrale, les conduites ondulées à double paroi et les conduites d'alimentation en eau en PE. Elle s'applique également aux feuilles de plastique rigide.
Quelle est la précision de mesure de l’équipement de test Drop Hammer ?
L'équipement de test Drop Hammer atteint une précision de mesure de 0,5 %.
Quelle est la capacité maximale de test ?
L'équipement de test Drop Hammer possède une énergie de test maximale de 300 J.
Images du produit
