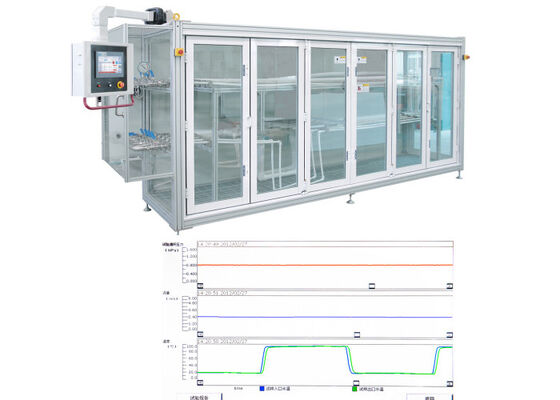

Équipement d'essai de tuyaux pour l'essai à long terme de cycles de pression et de température sur des systèmes de tuyaux en plastique avec commande PLC

Machine de test de circulation d'eau chaude et froide série CHW

Ce système de test spécialisé évalue les performances des systèmes et raccords de tuyauterie en plastique conformément à des spécifications standard strictes. L'équipement applique une pression interne prédéfinie aux échantillons de tuyaux tout en les soumettant à des cycles de température alternés froids et chauds sur une durée de test prédéterminée. Après avoir terminé les cycles de test requis, le système vérifie si les tuyaux et raccords testés présentent des défauts de fuite ou de rupture.

Composants du système : L'appareil se compose de quatre composants fonctionnels principaux : module d'exécution d'échange d'eau froide, module d'exécution d'échange d'eau chaude, chambre de test d'échantillons et refroidisseur industriel. Il présente une conception d'apparence élégante, une architecture structurelle modulaire, une technologie de contrôle de pointe, des performances de fonctionnement stables, une qualité fiable et une opération intuitive et conviviale.

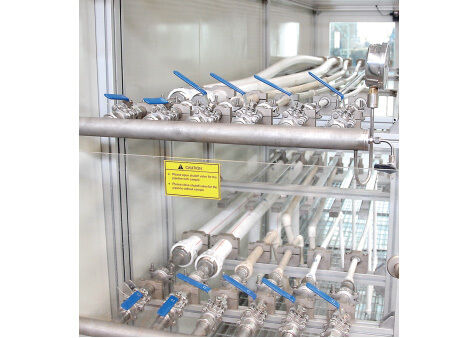

• Conception structurelle ouverte brevetée : L'eau à haute température et haute pression circule uniquement à l'intérieur des éprouvettes et des tuyaux de raccordement dédiés. L'équipement utilise une conception de réservoir à pression atmosphérique, tous les autres tuyaux de circulation fonctionnant sous pression atmosphérique normale. Les composants clés, y compris les corps de vannes et les capteurs, fonctionnent dans des conditions de pression normales, garantissant un fonctionnement fiable à long terme. Cette conception innovante a obtenu un brevet technique officiel.
• Architecture de contrôle en boucle fermée complète : L'appareil utilise un système de contrôle entièrement numérique importé qui offre une régulation précise en boucle fermée de la pression interne pour l'ensemble du système de tuyauterie de test. Le système de contrôle ajuste automatiquement la pompe de circulation principale et les vannes de contrôle en fonction des paramètres en temps réel, y compris la température du liquide, la durée de fonctionnement et le débit de la tuyauterie, pour maintenir une pression interne constante. Cette conception élimine complètement le risque de coup de bélier lors de la commutation rapide et alternée entre les flux d'eau chaude et froide, les performances globales dépassant les exigences des normes nationales.
• Mécanisme intelligent de commutation de cycle : Le système de contrôle ajuste automatiquement l'état de fonctionnement en fonction des données de surveillance en temps réel, y compris les températures de l'eau d'entrée et de sortie, les niveaux de liquide des réservoirs d'eau froide et chaude, et la durée de commutation des modes froid-chaud. Il actionne intelligemment les vannes de retour pour assurer une gestion appropriée du débit d'eau, avec une fluctuation de température entre les réservoirs strictement contrôlée en dessous de 3°C, atteignant une consommation d'énergie extrêmement faible lors d'un fonctionnement à long terme.
• Optimisation du fonctionnement à faible bruit : Le tuyau de test est équipé d'un contrôleur de débit d'eau propriétaire qui réduit considérablement le bruit de fonctionnement causé par l'érosion du flux d'eau à grande vitesse.
• Système de réfrigération à haut rendement : Le système utilise des refroidisseurs industriels importés comme source de froid à basse température, appliquant une technologie de refroidissement eau-eau pour augmenter l'efficacité de la réfrigération et assurer un fonctionnement optimal du compresseur. Cette conception améliore l'efficacité globale du refroidissement et prolonge considérablement la durée de vie des refroidisseurs industriels.
