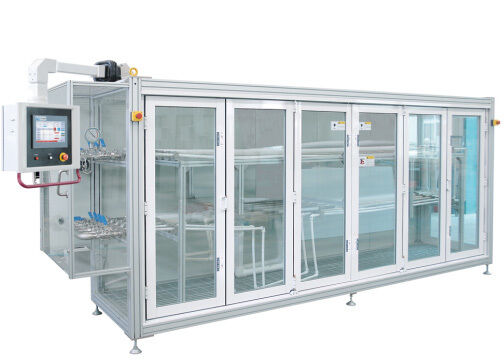

Machine d'essai de système de tuyauterie en plastique CHW-63M avec écran tactile, contrôle PLC et précision de température de ±0.5°C

Machine d'essai de circulation d'eau froide et chaude pour systèmes de tuyaux en plastique CHW-63M

Résumé:

1. La machine d'essai de circulation d'eau chaude et froide de la série CHW est conçue pour évaluer les systèmes de tuyauterie composés de divers tuyaux et raccords en plastique assemblés conformément aux spécifications standard. Le système soumet la tuyauterie à une pression interne spécifiée tout en la soumettant à des cycles de température alternés entre des conditions froides et chaudes sur une durée prédéterminée. Une fois les cycles de test requis terminés, l'appareil examine les tuyaux et les raccords pour détecter les défauts de fuite ou de rupture.

2. Ce test est un test de stabilité à long terme ; un ensemble d'échantillons de systèmes de tuyaux en plastique nécessite 5 000 cycles d'eau chaude et froide, chaque cycle durant 30 minutes (15 minutes d'eau froide suivies de 15 minutes d'eau chaude). Par conséquent, le test doit garantir un fonctionnement fiable à long terme et des performances stables. Cette machine d'essai a été fabriquée sur mesure par notre société pour une marque européenne renommée, conformément aux normes techniques européennes, et n'a présenté aucun problème technique ou de qualité au cours d'années d'utilisation en Europe.

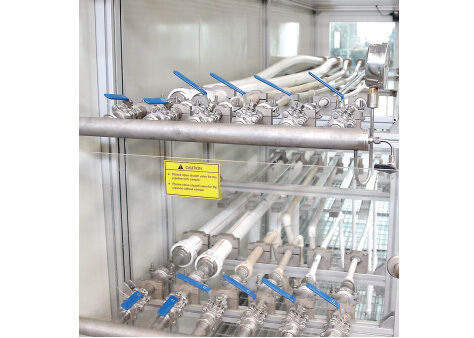

3. Cet instrument se compose principalement de plusieurs composants majeurs : un module d'exécution d'échange d'eau froide, un module d'exécution d'échange d'eau chaude, une chambre d'échantillons et un refroidisseur industriel. Il présente un design esthétiquement agréable, une architecture modulaire, une technologie avancée, des performances stables, une qualité fiable et une utilisation conviviale.

Caractéristiques de l'instrument:

1. Structure ouverte : l'eau à haute température et haute pression n'existe qu'à l'intérieur de l'échantillon et de son tuyau connecté ; l'équipement présente une conception de réservoir à pression atmosphérique, tous les autres tuyaux de circulation fonctionnant à pression atmosphérique. Les composants tels que les corps de vanne et les capteurs fonctionnent dans des conditions de pression normales, garantissant un fonctionnement fiable à long terme de l'instrument. Cette conception a fait l'objet d'un brevet technique.

2.  Contrôle en boucle fermée : l'instrument utilise un système de contrôle entièrement numérique importé qui assure une régulation en boucle fermée de la pression interne du système de tuyauterie de test. Pendant le fonctionnement, le système de contrôle ajuste automatiquement la pompe de circulation principale et les vannes de contrôle en fonction de paramètres tels que la température du liquide, le temps de fonctionnement et le débit de la tuyauterie pour maintenir une pression interne constante dans tout le système, garantissant qu'aucun coup de bélier ne se produit, même lors des flux alternés d'eau chaude et froide, dépassant les exigences des normes nationales.

3.  Commutation intelligente : le système de contrôle s'ajuste automatiquement en fonction des températures d'eau d'entrée et de sortie du tuyau d'échantillon, des niveaux de liquide dans les réservoirs d'eau froide et chaude, et de la durée de commutation entre les modes froid et chaud. Il actionne intelligemment les vannes de retour des deux réservoirs pour garantir que la majeure partie de l'eau froide retourne au réservoir froid lors de la commutation de cycle, avec des fluctuations de température entre les réservoirs restant inférieures à 3°C, ce qui entraîne une faible consommation d'énergie pendant le fonctionnement du système.

4. Fonctionnement à faible bruit : le tuyau de test est équipé d'un contrôleur de débit d'eau conçu indépendamment par notre société, réduisant considérablement le bruit généré par l'érosion de l'eau à haute vitesse.

5.  Système de réfrigération : utilise des refroidisseurs industriels importés comme source d'eau froide à basse température, employant un refroidissement eau-eau pour améliorer l'efficacité de la réfrigération et garantir que le compresseur fonctionne à des performances optimales, améliorant ainsi à la fois l'efficacité du refroidissement et prolongeant considérablement la durée de vie des refroidisseurs industriels.
