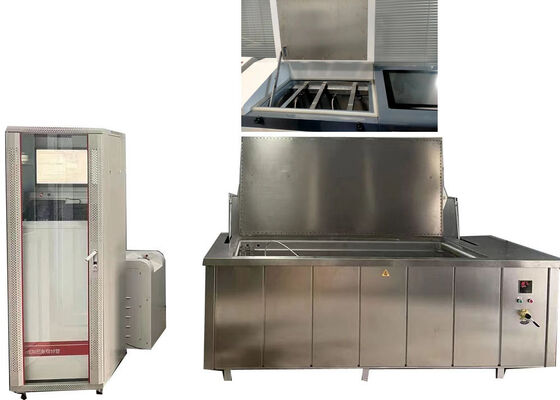

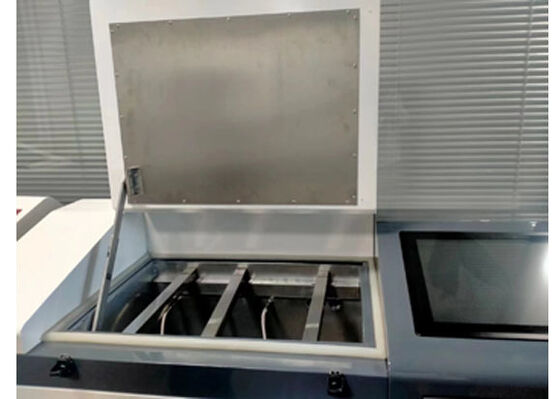

Machine d'essai de la pression hydrostatique
Conception et fonctionnement compacts optimisés pour des environnements industriels à espace limité, conçus pour évaluer les indicateurs de performance des tuyaux thermoplastiques et composites.
Applications
Cet appareil d'essai hydrostatique de tuyaux évalue deux indicateurs de performance de base des tuyaux thermoplastiques et composites, notamment PP-R, PP-B, PPA, PE, PE-X, PVC (UPVC, CPVC),tuyaux composites en polyéthylène et en aluminium-plastique renforcés d'acier.
Détermine la durée de défaillance des échantillons de tuyaux dans des conditions de pression interne et de température constantes, tout en enregistrant la pression de rupture instantanée maximale en cas de rupture abrupte.
Équipement d'essai de laboratoire essentiel pour les fabricants de tuyaux en plastique et les organismes professionnels de contrôle tiers,dédié à la vérification des performances de résistance à la pression et de la solidité structurelle de divers produits de pipeline.
Description du produit
Ce système d'essais hydrostatiques et de rupture vérifie les performances de divers tuyaux et raccords, couvrant les produits des séries PP, PE, PVC, PPR, PB et PERT, conçus pour deux scénarios de travail principaux:
- Capacité de résistance à haute pression et à haute température:Une conception structurelle robuste teste les composants de pipeline dans des environnements de service exigeants nécessitant un support de pression à long terme et une adaptation à haute température.
- Une expérience opérationnelle optimisée:Streamlined control layout for quick parameter configuration and simple daily operation with basic routine upkeep and integrated protective mechanisms including automatic pressure cut-off and emergency stop functions.
- Capacité de collecte de données de pointe:Les modules de détection et d'acquisition de haute précision génèrent des données complètes sur les courbes temps-pression et température-pression avec des résultats d'essai précis et une reproductibilité exceptionnelle des résultats.
est entièrement conforme aux normes internationales, notamment ISO1167, ISO9080, EN921, ASTMD1598/1599 et ISO13479,fournir des solutions complètes pour le contrôle de la qualité des usines et la validation de la conformité aux normes industrielles.
Caractéristiques du produit
- Terminal de commande opérationnel à écran tactile ou PC pour une configuration pratique et précise des paramètres d'essai
- Compacte avec une empreinte inférieure à 1 mètre carré, avec une capacité allant jusqu'à 50 niveaux de pression distincts et une fonctionnalité d'approvisionnement en eau sous pression intégrée
- Reconnaissance intelligente de la taille des échantillons et des matériaux grâce à des solutions et algorithmes automatisés optimisés pour augmenter la pression
- Contrôle de pression de haute précision avec pression d'entrée réglable par module indépendant pour réduire l'usure de la soupape magnétique et prolonger la durée de vie des équipements
- Tous les composants métalliques à contact moyen fabriqués à partir d'acier inoxydable de haute qualité pour une résistance à la corrosion et une stabilité opérationnelle à long terme
- Interface utilisateur multilingue pour répondre aux besoins divers des clients dans différentes régions du monde
- Étalonnage pratique de la pression pendant les essais avec fonctionnement continu (optionnel)
- Mécanismes de protection à plusieurs niveaux intégrés dans les composants électriques, mécaniques et logiciels pour une sécurité globale
- Transmission et échange de données fiables via le protocole TCP/IP assurant une connectivité et une intégrité des données transparentes
Normes de conformité
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon.
Paramètres techniques
| Paramètre |
Spécification |
| Modèle |
XGY-10C |
| Plage de diamètre |
Φ8 à 1800 mm |
| Les stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. (peut être personnalisé) |
| Mode de commande |
Microcontrôle, contrôle industriel par ordinateur |
| Mode d'affichage |
Affichage couleur LCD PC industriel |
| Mode de stockage |
Stockage des PC |
| Mode d'impression |
Sortie d'imprimante couleur |
| Plage de pression d'essai |
0.1 à 10 MPa |
| Précision du contrôle |
± 1% |
| Résolution de l'écran |
00,01 MPa |
| Portée de travail |
5% à 100% FS |
| Erreur d'indication |
± 1% |
| Plage de la minuterie |
0 à 10000 heures |
| Précision du chronomètre |
± 0,1% |
| Résolution du minuteur |
1s |
| Le pouvoir |
380V 50Hz trois phases à quatre fils 1,5 kW |
| Modèles de capuchons |
de Φ16 à 630 mm |
| Taille du réservoir d'eau |
Selon la taille du tuyau |
| Plage de température |
15 à 95°C |
| Dimensions (trois stations) |
715×625×1700 ((mm) ou sur mesure |
Soutien et services
Nous offrons un support technique complet et des services après-vente pour les machines d'essai de pression hydrostatique, soutenus par notre équipe professionnelle de support technique:
- Installation et mise en service des machines sur place
- Détection de défauts et orientation technique professionnelle
- Services de réparation professionnelle et soutien à la maintenance régulière
- Fourniture de pièces de rechange originales et de consommables correspondants
- Maintenance des logiciels, mises à jour et améliorations fonctionnelles
Notre équipe est prête à répondre à toutes vos questions et besoins de service à tout moment.
Questions fréquemment posées
Q1: Quelle est la marque de la machine d'essai hydrostatique?
R1: La marque est JHH, produite et assemblée à Pékin, en Chine, conformément à des normes strictes de contrôle de la qualité.
Q2: Quelle est l'application principale de la machine d'essai hydrostatique?
A2: Spécialement conçu pour vérifier la résistance hydrostatique et la résistance à l'éclatement des tuyaux en plastique, afin de garantir que les performances mécaniques répondent aux exigences de l'industrie.
Q3: Quels types de composants et de matériaux peuvent être testés?
A3: Applicable aux essais de tuyaux en plastique et en composites, y compris les types PP-R, PP-B, PP-A, PVC, PE et PE-X, couvrant un large éventail de besoins d'essai de tuyaux.
Q4: Quelle est la précision des essais?
A4: haute précision de mesure avec une tolérance inférieure à 0,1% par rapport à la lecture à pleine échelle, assurant des données d'essai fiables et précises.
Q5: Quelle est la capacité maximale de pression d'essai?
A5: Traite efficacement des pressions d'essai allant jusqu'à 10 MPa (équivalent à 100 bar, ou 14,50 psi), répondant aux exigences d'essai de la plupart des spécifications de tuyaux en plastique.
