Machine d'essai de la pression hydrostatique
Conçus pour assurer l'essai de résistance à la pression des cylindres, des tuyaux et des composants hydrauliques
Applications
L'appareil de test de pression hydrostatique de la série JINHAIHU XGY est un appareil robuste,instrument à haut rendement destiné à déterminer la résistance hydrostatique et la résistance à la rupture des tuyaux en plastique et des produits de tuyauterie compositeCette unité spécialisée d'essai de pression sert de solution d'essai indispensable pour les fabricants de tuyaux,autorités chargées de l'inspection de la qualité, les instituts de recherche scientifique, les distributeurs de produits et les entreprises de construction spécialisées dans les systèmes de tuyauterie en plastique.
Ce testeur de pression hydrostatique de tuyaux de construction offre une puissance d'essai maximale de 10 MPa, équivalente à 100 bar ou 14500 psi, avec une précision de mesure contrôlée à ±0.1% de la valeur à pleine échelle, qui garantit des résultats fiables et répétables pour l'évaluation de la résistance des tuyaux.l'ensemble du système d'essai sous pression est conforme à la certification du système de gestion de la qualité ISO9001, représentant des normes de fabrication cohérentes et de haute qualité.
Description du produit
Cet appareil d'essai de pression hydrostatique est équipé d'un réservoir d'eau dont les dimensions correspondent exactement aux spécifications du tuyau soumis à l'essai,qui assure efficacement la fidélité et la précision de l'ensemble de la procédure d'essai des tuyauxAvec une fenêtre de température de fonctionnement allant de 10°C à 95°C, l'unité est particulièrement adaptée à la vérification des performances des tuyaux fabriqués pour résister à des conditions de température extrêmes.
Ce système d'essai est capable de générer deux graphiques analytiques de base: la courbe caractéristique pression-temps et la courbe de variation pression-température.Ces enregistrements graphiques contribuent à l'acquisition de données précises, des résultats d'essais répétables et vérifier que les tuyaux testés satisfont aux exigences normatives correspondantes.Cet équipement est entièrement conforme à un ensemble complet de spécifications mondiales et industrielles., y compris la norme ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108 et la norme ASTMF1335, ainsi que les autres normes de référence.
Peu importe si vous exploitez une petite ou moyenne entreprise ou un groupe de fabrication à grande échelle,Cette machine d'essai de pression hydrostatique sert d'instrument essentiel de contrôle de la qualité pour toutes les organisations engagées dans la production de tuyaux de constructionEn s'appuyant sur sa capacité de test de haute précision, sa sortie de données stable et sa stricte conformité avec les normes internationales,vous pouvez toujours vous assurer que vos produits de tuyauterie atteignent une qualité de premier ordre et satisfont à toutes les exigences réglementaires.
Integrate this hydrostatic pressure testing system into your workflow now to upgrade your quality management mechanism and advance your pipe manufacturing process to a higher standard of performance and reliability.
Caractéristiques
- Nom du produit:Machine d'essai de la pression hydrostatique et de l'éclatement
- Plage de température d'essai:10°C à 95°C
- Plage d'essai de la pression:Pour les appareils de type à commande numérique, les caractéristiques suivantes doivent être indiquées:
- Service de personnalisation:Assistance OEM disponible
- Caps de fin correspondants:Pour les véhicules à moteur à combustion
- Précision de mesure:± 1% à + 2% de la pleine échelle
- Les noms alternatifs:Testeur de résistance à la pression hydraulique, machine d'essai de la pression aquatique
Normes de conformité
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon.
Paramètres techniques
| Paramètre |
Spécification |
| Modèle |
Le modèle XGY-20C |
| Plage de diamètre |
Φ8 à 1800 mm |
| Les stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. (peut être personnalisé) |
| Mode de commande |
Microcontrôle, contrôle industriel par ordinateur |
| Mode d'affichage |
Affichage couleur LCD PC industriel |
| Mode de stockage |
Stockage des PC |
| Mode d'impression |
Sortie d'imprimante couleur |
| Plage de pression d'essai |
0.1 à 20 MPa |
| Précision du contrôle |
± 1% |
| Résolution de l'écran |
00,01 MPa |
| Portée de travail |
5% à 100% FS |
| Erreur d'indication |
± 1% |
| Plage de la minuterie |
0 à 10000 heures |
| Précision du chronomètre |
± 0,1% |
| Résolution du minuteur |
1s |
| Le pouvoir |
380V 50Hz trois phases à quatre fils 1,5 kW |
| Modèles de capuchons |
de Φ16 à 630 mm |
| Taille du réservoir d'eau |
Selon la taille du tuyau |
| Plage de température |
15 à 95°C |
| Dimensions (trois stations) |
715 × 625 × 1700 mm) ou autres |
Soutien et services
Nous fournissons des solutions de support technique dédiées pour les machines d'essai de pression hydrostatique.Notre équipe de service technique hautement expérimentée offre une gamme complète d'assistance professionnelle couvrant les domaines suivants::
- Installation et mise en service des équipements sur site
- Diagnostic des défauts, résolution de problèmes et conseil technique professionnel
- Services de réparation et de maintenance périodique d'équipements
- Fourniture de pièces détachées d'origine et de consommables dédiés
- Mises à jour de la version logicielle et améliorations fonctionnelles
Nous respectons un haut niveau de service centré sur le client et restons disponibles pour répondre à toutes vos questions liées à l'équipement.N'hésitez pas à nous contacter si vous avez des questions ou si vous avez besoin d'aide supplémentaire..
Questions fréquemment posées
Q1: Sous quelle marque est vendue votre machine d'essai hydrostatique de pression pour tuyaux en plastique?
R1: L'équipement est commercialisé sous la marque JHH, avec une production complète achevée à Pékin, en Chine.
Q2: Quelle est la fonction principale de cette machine d'essai de pression hydrostatique pour tuyaux en plastique?
R2: Il est spécialement conçu pour évaluer la résistance hydrostatique et la résistance à la rupture des tuyaux en plastique.
Q3: Quels composants et matériaux sont compatibles avec cette machine d'essai de pression hydrostatique?
A3: Il convient aux essais de tuyaux en plastique et de tuyaux composites, y compris, mais sans s'y limiter, les tuyaux PP-R, PP-B, PP-A, PVC, PE, PE-X et autres matériaux de tuyauterie similaires.
Q4: Quel est le niveau de précision de mesure offert par la machine d'essai de pression hydrostatique?
A4: la précision de mesure de la machine est maintenue à ±0,1% de la lecture à pleine échelle, ce qui garantit des données d'essai fiables.
Q5: Quelle est la capacité maximale de pression de cette machine hydrostatique d'essai de pression?
A5: Il peut atteindre une pression d'essai maximale de 10 MPa (équivalent à 100 bar ou 1450 psi) pour les essais de tuyaux.

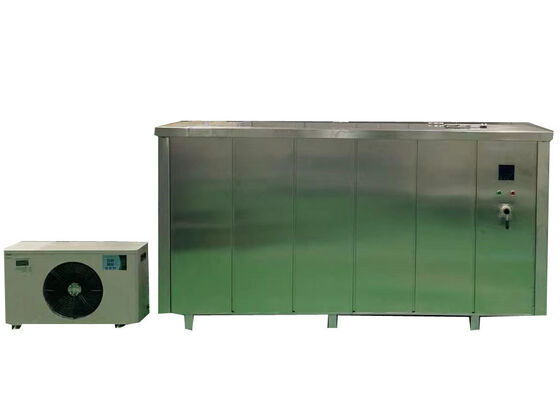

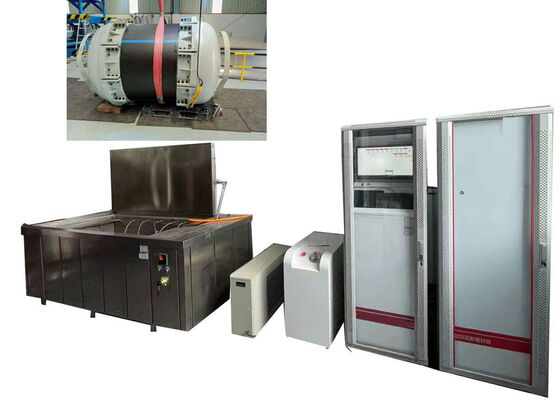

Images du produit
