Couvercles d'extrémité de tuyau en plastique résistant à haute pression
Caps d'extrémité de tuyau en plastique résistant à haute pression idéaux pour sceller les tuyaux en plastique lors d'essais hydrostatiques et de rupture.
Vue d'ensemble du produit

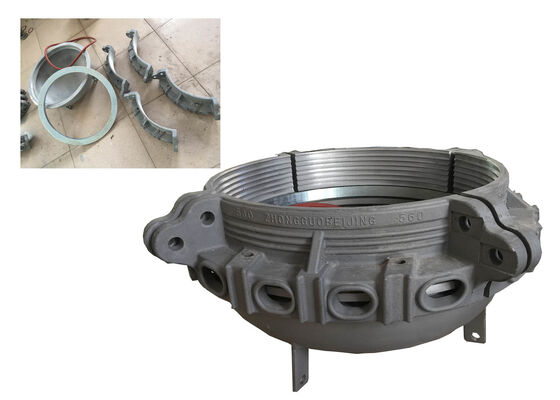

le joint d'étanchéité DN560 mm, disponible en acier inoxydable (SS) ou en acier au carbone,est spécialement conçu et fabriqué avec précision pour assurer un scellement fiable des échantillons de tuyaux en plastique et en composites lors d'essais critiques de performanceIl est spécifiquement compatible avec les tuyaux HDPE, PE, PVC, PP-R, ABS et composites, facilitant l'étanchéité étanche aux fuites pour les tests hydrostatiques, les tests de rupture, les tests de pression négative,et autres évaluations des performances des tuyaux connexes.
Caractéristiques structurelles
L'appareil de structure en fonte de type A est doté d'une conception sans barres (sans barres de fixation intermédiaires) et présente une résistance exceptionnelle à haute pression,le rendant adapté à des scénarios d'essai rigoureux de tuyaux impliquant des charges à pression extrême.

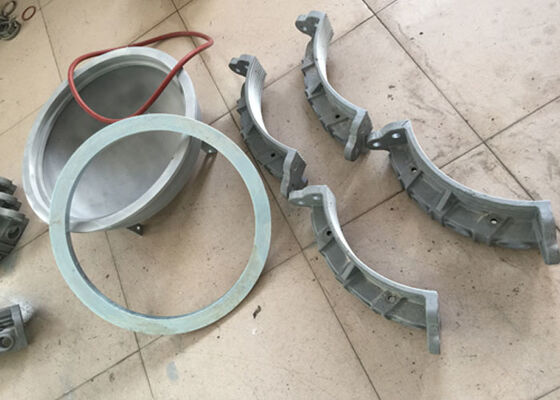

Sa configuration de composants comprend une base semi-circulaire, un anneau O en caoutchouc de silicone, un anneau de suivi, un bloc de serrage, des boulons de fixation, des boulons de compression,et une soupape de ventilation conçue pour fonctionner en synergie afin d'assurer une étanchéité fiable et une stabilité structurelle pendant les essais.
Tailles disponibles
Les diamètres de tuyauterie applicables couvrent les tuyaux de Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm,Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm et Ø2000 mm.
Normes de conformité
Le produit est entièrement compatible avec les normes britanniques (BS), les normes américaines (ASTM/ASME) et d'autres normes internationales de tuyauterie, répondant aux diverses exigences du projet mondial.
Pour les appareils à combustion
Spécifications techniques
| Nom du produit |
DN560mm SS ou joints d'étanchéité en acier au carbone utilisés pour l'étanchéité de tubes HDPE, PE, PVC |
| Couleur |
Blanc argenté |
| Dimension de contour |
φ850*450 mm |
| Diamètre du tuyau applicable |
φ560 à φ565 mm |
| Max. la pression est |
4MPA |
| Taille de la bague de sceau |
φ495*18 mm |
| Connecteur de capuchon |
M12*1.25, 1/4'', 3/8" (personnalisable) |
| Le type |
Type A |
| Emballage |
En bois standard à l'exportation |
| Certificat |
ISO (en anglais) |
| Délai de livraison |
10 jours |
Questions fréquemment posées
Q1: Quels matériaux sont utilisés dans la fabrication du raccord de tuyauterie et quelles performances de résistance à la corrosion offre-t-il?
Le raccord de tuyauterie est fabriqué en acier inoxydable (SS) ou en acier au carbone de haute qualité, toutes les surfaces en contact avec le support étant traitées contre la corrosion.Cette conception assure une excellente résistance à l'érosion chimique et à l'humidité, ce qui le rend adapté à une utilisation à long terme dans des environnements d'essai hydrostatiques, de rupture et de pression négative impliquant divers matériaux de tuyauterie.
Q2: Quelle est la plage de diamètre du tuyau applicable du luminaire et à quelles normes internationales est-il compatible?
Le luminaire couvre une large plage de diamètres allant de Ø10 mm à Ø2000 mm, y compris des spécifications clés telles que Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm et Ø1600 mm.Il est entièrement compatible avec les normes internationales, y compris les normes britanniques (BS), les normes américaines (ASTM/ASME) et la série ISO, s'adaptant parfaitement aux exigences mondiales de production et d'essai de tuyaux.
Q3: Quelle est la capacité maximale de support sous pression de l'appareil de tuyauterie et peut-il répondre aux exigences des essais sous haute pression?
Le luminaire est doté d'une capacité de pression maximale allant jusqu'à 16 MPa (160 bar),qui répond pleinement aux exigences de pression des essais hydrostatiques et des essais de rupture pour la plupart des tuyaux en plastique industriel (HDPE)Sa conception structurelle sans tiges améliore la stabilité de la résistance à la pression, évitant les fuites ou les déformations dans des conditions de pression extrêmes.
Q4: Quel mécanisme d'étanchéité le luminaire adopte-t-il et comment assure-t-il une performance étanche lors des essais?
L'appareil utilise un système d'étanchéité à anneau O en caoutchouc de silicone combiné à un anneau de suiveur et à un bloc de serrage.tandis que le bloc de serrage et les boulons de compression atteignent une application de pression uniformeCette structure d'étanchéité multicouche assure une fuite nulle pendant les essais, même sous une pression constante prolongée.
Q5: Quelles caractéristiques structurelles le luminaire a-t-il pour simplifier l'installation et améliorer l'efficacité des essais?
L'appareil adopte une conception structurelle coulée de type A sans barres de cordage intermédiaires, avec une structure compacte et légère.Il est équipé de boulons de fixation et de boulons de compression standardisés pour un assemblage et un démontage rapides, ce qui réduit de 30% le temps de serrage des tuyaux par rapport aux appareils traditionnels.La conception de la base semi-circulaire assure également un positionnement stable de l'échantillon de tuyau pendant l'essai.
Q6: Le luminaire est-il compatible avec les différents types de matériaux de tuyauterie et les différents scénarios d'essai?
Oui, le luminaire est universellement compatible avec les tuyaux en plastique (HDPE, PE, PVC, PP-R, ABS), les tuyaux composites et les tuyaux en polyéthylène renforcé d'acier.Il convient à plusieurs scénarios d'essai, y compris les essais de pression hydrostatique, les essais de résistance à l'éclatement, les essais d'étanchéité à la pression négative et les essais de résistance à la pression à court terme, servant d'accessoire polyvalent pour les équipements d'essai de tuyaux.
