Équipement de test de marteau tombant
L'équipement de test de marteau tombant industriel est conçu pour des tests d'impact de précision sur les tuyaux en plastique, les tôles et les produits finis. Ce système avancé évalue les propriétés de résistance aux chocs des matériaux, fournissant des données fiables pour l'évaluation des performances et la vérification de la qualité.
Description du produit
L'équipement est doté d'un système de contrôle numérique avancé qui permet le réglage automatisé des paramètres, l'étalonnage automatique à zéro et des séquences de levage et de chute du marteau entièrement automatisées. Le mécanisme de contrôle sophistiqué empêche efficacement les impacts secondaires, garantissant la précision, la cohérence et la répétabilité des résultats des tests.
Structure et principe de fonctionnement

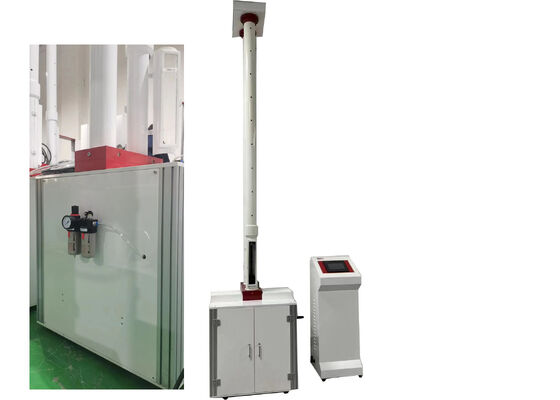

La machine d'essai se compose d'un établi, d'un mécanisme de prévention des impacts secondaires, d'un tube de support, d'un tube de guidage, d'un corps de marteau, d'un dispositif de bloc en V, d'un mécanisme de chute de marteau automatique, d'un réducteur, d'un boîtier de commande électrique et d'un cadre de support.
- Un dispositif de maintien du marteau est monté à l'intérieur du tube de guidage, le corps du marteau étant soulevé par un ensemble moteur à engrenages et réducteur
- Lorsqu'il est élevé à la hauteur de test prédéfinie, l'activation du déclencheur de chute libère le corps du marteau pour une chute libre dans le tube de guidage
- L'énergie d'impact est calculée en fonction du poids du marteau et de la hauteur d'impact prédéfinie
- Le contrôle de détection photoélectrique intégré déclenche le mécanisme de prévention des impacts secondaires
- Les dispositifs de bloc en V avec réglage manuel par volant permettent un positionnement précis de l'échantillon
Caractéristiques principales
Protection de sécurité à trois niveaux
- Niveau 1 : Protection de sécurité pour la porte de la chambre d'échantillons
- Niveau 2 : Protection de sécurité pour la porte de la fenêtre d'observation
- Niveau 3 : Protection de position de limite supérieure et inférieure
Performances de levage à haute vitesse
Équipé d'un moteur pas à pas à couple élevé atteignant une vitesse de levage de 250 mm/s, accélérant de 0 à 2 mètres en seulement 8 secondes pour une meilleure efficacité des tests.
Système intelligent d'arrêt du marteau
L'algorithme de contrôle de vitesse multi-étapes assure une décélération douce et un positionnement précis avec un écart de position nul.

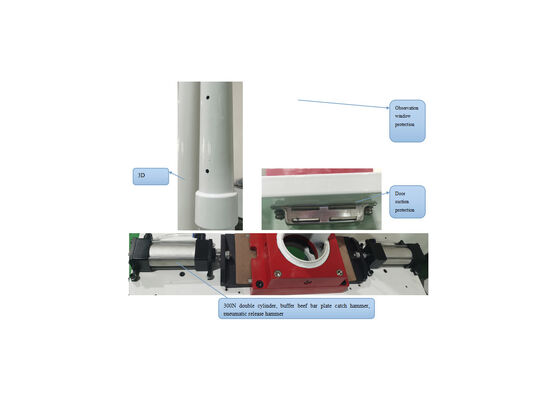

Conception optimisée du tube de guidage
La modélisation paramétrique 3D avec des trous d'échappement minimise la résistance au vent lors de la chute du marteau, tandis que la structure renforcée de la canalisation empêche les dommages et la déformation.
Serrage et libération pneumatiques
Le cylindre double à longue course de 300 N avec une face de marteau en plaque de tendon de cuir assure une transmission stable de la force d'impact et élimine les problèmes électriques.
Assemblage modulaire intégré
Assemblage de profilés en alliage d'aluminium standardisé avec écran tactile de 7 pouces et API Delta pour une maintenance et un transport faciles.
Composants de qualité supérieure
Les composants principaux comprennent des cylindres Adker, des écrans tactiles Delta, des API Delta et des alimentations Taiwan Mingwei avec des mesures de sécurité complètes.
Niveau d'automatisation élevé
Automatisation complète tout au long du processus de test, y compris l'étalonnage du point zéro, le levage du marteau, la libération et l'enregistrement des données.
Paramètres techniques
| Propriété |
Valeur |
| Affichage |
LCD |
| Nom du produit |
Équipement de test de marteau tombant industriel pour des tests précis |
| Énergie maximale |
300J |
| Poids de chute maximal |
15kg |
| Type de test |
Test de poids de chute |
| Hauteur maximale |
2000mm±2mm |
| Précision |
±0.5% |
| Dimension |
725*715*3640mm |
| Méthode de test |
Méthode-A : Méthode de passage ; Méthode-B : Méthode de gradient |
| Alimentation |
AC220V/50Hz |
Support et services
Nous fournissons un support technique complet et des services après-vente spécifiquement adaptés à notre équipement de test de marteau tombant. Notre équipe d'ingénieurs expérimentés et de techniciens certifiés offre une assistance professionnelle couvrant l'installation sur site, la maintenance de routine, le dépannage rapide, l'étalonnage de précision et des solutions personnalisées pour des exigences de test uniques.
Notre équipe professionnelle est disponible 24h/24 et 7j/7 pour répondre à toute demande ou problème technique que vous pourriez rencontrer.
Pour plus de détails sur notre champ d'intervention et nos procédures de support, n'hésitez pas à nous contacter à votre convenance.
Emballage et expédition
L'équipement de test de marteau tombant est emballé dans des caisses en bois robustes de qualité export contenant l'unité d'équipement de test, un manuel d'utilisation et de maintenance détaillé, ainsi que toutes les pièces de rechange et accessoires accompagnants. Chaque caisse est clairement étiquetée avec le nom de l'équipement, le numéro de modèle et le numéro de série unique.
L'expédition comprend la documentation douanière et logistique complète. Les frais d'expédition sont calculés en fonction de la destination de livraison et du mode d'expédition sélectionné (fret aérien, fret maritime).
Foire aux questions
-
Q : Qu'est-ce qu'un équipement de test de marteau tombant ?
R : L'équipement de test de marteau tombant est un instrument professionnel de test d'impact conçu et fabriqué par JHH à Pékin, en Chine, dédié à la mesure des performances de résistance aux chocs de divers matériaux et produits.
-
Q : Quel est le but d'un équipement de test de marteau tombant ?
R : Le but principal est d'évaluer la résistance aux chocs des objets testés, de vérifier la qualité des produits et d'assurer la conformité aux normes industrielles.
-
Q : Pour quels produits un équipement de test de marteau tombant peut-il être utilisé ?
R : Cet équipement est conçu pour les tests de résistance aux chocs des tuyaux d'alimentation en eau en PVC-U, des tuyaux d'égout, des tuyaux d'alimentation en eau à basse pression, des tuyaux de transmission à basse pression, des tuyaux en mousse à âme, des tuyaux ondulés à double paroi, des tuyaux d'alimentation en eau en PE et des feuilles de plastique rigide.
-
Q : Quelle est la précision d'un équipement de test de marteau tombant ?
R : L'équipement offre une grande précision de mesure de ±0.5%.
-
Q : Quelle est l'énergie de test maximale d'un équipement de test de marteau tombant ?
R : La capacité d'énergie de test maximale est de 300 joules (300J).
