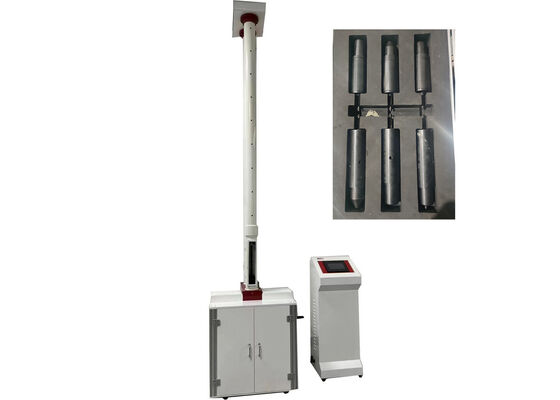

Équipement de test de marteau tombant offrant une polyvalence pour tester différentes tailles et formes d'échantillons dans des conditions contrôlées
La machine d'essai d'impact par marteau tombant / machine d'essai de déchirement par poids tombant est spécialement conçue pour effectuer des essais d'impact sur des tuyaux en plastique, des tôles métalliques et leurs produits finis. Son objectif principal est d'évaluer et de déterminer avec précision les propriétés de résistance à l'impact de ces matériaux, fournissant un support de données fiable pour le contrôle de la qualité des matériaux et la validation des performances des produits.

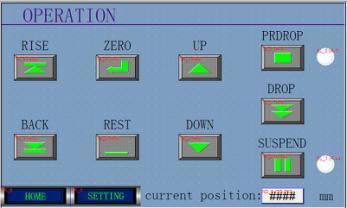

Le système de contrôle de la machine d'essai adopte une technologie de contrôle numérique avancée, permettant un réglage précis des paramètres, un réglage automatique à zéro et un levage et une chute automatiques du marteau. Notamment, il est équipé d'un mécanisme anti-impact secondaire intégré, qui empêche efficacement les impacts secondaires involontaires pendant le processus de test, garantissant la précision des résultats des tests et améliorant la sécurité opérationnelle.
Structure du produit et principe de fonctionnement
Composition des composants principaux
- Établi
- Mécanisme de prévention des impacts secondaires
- Tube de support
- Tube de guidage
- Corps du marteau
- Ensemble de cales en V
- Mécanisme automatique de marteau tombant
- Réducteur
- Boîtier de commande électrique
- Support de fixation
Principe de fonctionnement
Un support de marteau est monté à l'intérieur du tube de guidage. Entraîné par un moteur et un réducteur, le support hisse le corps du marteau à la hauteur de test prédéfinie. L'activation de l'interrupteur de déclenchement de chute libère le corps du marteau pour qu'il tombe librement dans le tube de guidage et frappe l'échantillon de test, réalisant ainsi les objectifs du test d'impact.
Calcul de l'énergie d'impact et prévention des impacts secondaires
L'énergie d'impact est calculable avec précision en fonction du poids du corps du marteau et de la hauteur de chute prédéfinie. Lors de la frappe de l'échantillon de test, l'appareil empêche le corps du marteau de rebondir et de provoquer un impact secondaire. Équipé d'une technologie de contrôle de détection photoélectrique, le système détecte le corps du marteau en rebond en temps réel et déclenche le mécanisme de prévention des impacts secondaires pour serrer rapidement le marteau. Cette conception élimine efficacement le risque d'impact secondaire, garantissant la précision et la fiabilité des résultats des tests.
Mécanisme de réglage de l'ensemble de cales en V
L'ensemble de cales en V est monté sous l'établi, avec deux tiges de guidage installées de chaque côté. La rotation de la manivelle entraîne l'élévation verticale de l'ensemble de cales en V, permettant un positionnement précis des échantillons de test de différentes tailles et formes.
Paramètres techniques
| Paramètre |
Spécification |
| Modèle |
XJL-300D |
| Température ambiante |
10°C-35°C |
| Masse du marteau tombant |
0,5 kg - 15 kg |
| Diamètre du marteau |
D25mm, D90mm |
| Hauteur de chute |
50mm-2000mm, erreur ≤ ±2mm |
| Diamètre de l'échantillon |
Φ10mm-Φ450mm |
| Écart du centre d'impact par rapport au centre du dispositif de fixation |
≤2mm |
| Support en V |
120° |
| Source d'alimentation |
220VAC±10% |
| Dimensions extérieures |
730mm*700mm*3650mm |
| Poids net |
300kg |
Support et services
Nous fournissons un support technique de bout en bout et des services après-vente professionnels pour notre équipement de test par marteau tombant. Notre équipe d'ingénieurs et de techniciens certifiés offre une expertise spécialisée couvrant l'installation sur site, la maintenance préventive programmée, le dépannage rapide, l'étalonnage de précision et d'autres services à valeur ajoutée. Nous proposons également des solutions personnalisées conçues pour répondre à vos exigences de test et à vos scénarios d'application uniques.
Nous nous engageons à fournir un service client et un support technique de premier ordre. Notre équipe de support professionnel est disponible 24h/24 et 7j/7 pour répondre rapidement à vos demandes, résoudre les problèmes techniques et assurer le fonctionnement ininterrompu de votre équipement.
Pour plus de détails ou une consultation personnalisée, n'hésitez pas à nous contacter dès que possible.
Emballage et expédition
L'équipement de test par marteau tombant sera emballé dans des caisses en bois robustes de qualité export pour assurer une protection maximale pendant le transport. Chaque caisse est configurée pour inclure l'unité principale, les manuels d'utilisation et de maintenance détaillés, ainsi que toutes les pièces de rechange et accessoires pertinents requis pour l'installation sur site et le fonctionnement initial.
Des étiquettes d'expédition claires seront apposées de manière visible à l'extérieur de chaque caisse, spécifiant le nom de l'équipement, le numéro de modèle et le numéro de série unique, facilitant ainsi l'identification, la gestion des stocks et les procédures de dédouanement.
Un jeu complet de documents d'expédition sera préparé pour accompagner l'expédition, y compris les factures commerciales, les listes de colisage détaillées et tous les documents supplémentaires requis pour le transport international de marchandises (par exemple, les formulaires de déclaration en douane).
Les frais d'expédition sont calculés en fonction de la destination finale de livraison et du mode d'expédition sélectionné (par exemple, fret maritime, fret aérien), avec une tarification transparente fournie avant la confirmation de la commande.
Questions fréquemment posées
Q1 : Qu'est-ce qu'un équipement de test par marteau tombant ?
L'équipement de test par marteau tombant est un instrument de test d'impact de précision fabriqué par JHH, dont la base de production est située à Pékin, en Chine. Il est spécialement conçu pour déterminer la résistance à l'impact des matériaux et des produits finis.
Q2 : Quel est le but de l'équipement de test par marteau tombant ?
L'objectif principal de cet équipement de test par marteau tombant est d'évaluer avec précision la résistance à l'impact des matériaux et produits cibles. Ce processus de test critique vérifie la conformité aux normes de qualité de l'industrie, garantissant l'intégrité structurelle et la fiabilité opérationnelle des articles testés dans des scénarios d'utilisation réels.
Q3 : Pour quels produits l'équipement de test par marteau tombant peut-il être utilisé ?
Cet équipement est principalement conçu pour les tests de résistance à l'impact d'une large gamme de produits de tuyauterie, y compris les tuyaux d'alimentation en eau en PVC-U, les tuyaux d'égout, les tuyaux d'alimentation en eau basse pression, les tuyaux de transmission basse pression, les tuyaux en mousse à âme, les tuyaux ondulés à double paroi et les tuyaux d'alimentation en eau en PE. Il convient également à l'évaluation des performances des feuilles de plastique rigide.
Q4 : Quelle est la précision de l'équipement de test par marteau tombant ?
L'équipement de test par marteau tombant offre une précision de mesure élevée allant jusqu'à 0,5 %, garantissant des données de test précises et répétables pour les applications de contrôle qualité et de R&D.
Q5 : Quelle est la force de test maximale de l'équipement de test par marteau tombant ?
L'équipement de test par marteau tombant dispose d'une capacité d'énergie de test maximale de 300 joules (300 J).
