Équipement de test de chute de marteau
Cette machine d'essai d'impact pour tuyaux non métalliques est spécialement conçue pour l'évaluation des performances d'impact d'une large gamme de tuyaux non métalliques. Équipée d'un système de contrôle entièrement automatisé, elle intègre des fonctions opérationnelles intelligentes, notamment la prévention automatique des impacts secondaires, l'étalonnage automatique de la position zéro du marteau, la mise à zéro automatique de l'échantillon, l'accrochage automatique du marteau, le levage automatique du marteau à la hauteur d'impact prédéfinie et la vérification automatique de la fermeture de la porte de sécurité, garantissant une exécution de test standardisée, de haute précision et sûre.
Le panneau de commande intégré de la machine et l'écran d'affichage haute résolution offrent une visualisation en temps réel des paramètres de test critiques tels que la hauteur d'impact, la vitesse de fonctionnement du marteau et la progression du test. Il est doté d'une protection intégrée contre les pannes de courant qui préserve les données de test et arrête toutes les opérations mécaniques lors de coupures de courant soudaines afin de protéger à la fois l'équipement et les échantillons de test.
Largement déployé pour l'évaluation de la qualité de divers tuyaux en plastique (y compris les tuyaux d'approvisionnement en eau/drainage, les tuyaux d'égout, les tuyaux de transmission de gaz, les tuyaux de communication, etc.) et de feuilles de plastique, cet appareil sert d'équipement de test de premier plan pour les entreprises de matériaux de construction, les instituts de recherche scientifique et les installations d'inspection de qualité industrielle, fournissant des résultats fiables et reproductibles pour la validation de la conformité et des performances des matériaux.
Normes de conformité
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 et BSEN744.
Caractéristiques de l'équipement
- Le système de protection de sécurité intégré est entièrement conforme à la directive 89/392/CEE (Directive sur la sécurité des machines), garantissant la conformité aux normes européennes strictes en matière de santé et de sécurité au travail pour les équipements de test.
- Adopte une interface homme-machine (IHM) couleur de qualité industrielle associée à une architecture de contrôle distribué basée sur PLC, offrant une fiabilité opérationnelle exceptionnelle et facilitant un contrôle intuitif et centralisé de toutes les procédures de test.
- La hauteur d'impact est réglable en continu dans la plage de 200 mm à 2000 mm ; le dispositif de capture anti-impact secondaire atteint un taux de réussite de capture de 100 % sur l'ensemble du spectre de hauteur, éliminant les données de test invalides causées par les impacts de rebond.
- Utilise le principe d'adsorption par le vide pour exécuter les opérations de libération du marteau d'impact et de capture secondaire. Cette conception permet un actionnement rapide du marteau, avec une vitesse de frappe maximale du marteau de 2 m/s pour des tests d'impact précis et reproductibles.
- Dispose d'un étalonnage automatique de la hauteur de levage avec une précision d'étalonnage de ±1 mm par rapport à la hauteur prédéfinie, garantissant un contrôle cohérent de la position d'impact et la validité des résultats des tests.
- Équipé de modules de marteau d'impact indépendants, où chaque module est adapté à un niveau d'énergie d'impact spécifique. Les modules de marteau sont faciles à sélectionner et à remplacer, et leur construction robuste garantit une durée de vie prolongée pour une efficacité de coût à long terme.
Paramètres techniques
| Modèle |
XJL-630S |
| Température ambiante |
10℃-35℃ |
| Masse du marteau de chute |
0,5 kg-16 kg |
| Diamètre du marteau |
D25mm, D90mm (personnalisable) |
| Hauteur de chute |
50mm-2000mm, erreur≤±2mm |
| Vitesse de levage |
2m/s |
| Diamètre de l'échantillon |
Φ10mm-Φ630mm (personnalisable) |
| Écart du centre d'impact par rapport au centre du dispositif de fixation |
≤2mm |

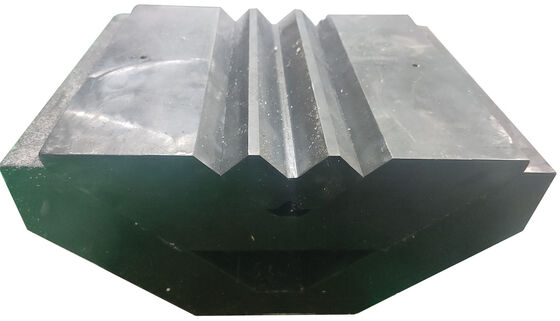

| Support en V |
120° |
| Source d'alimentation |
220VAC±10% |
| Dimensions extérieures |
930mm*700mm*3750mm |
| Poids net |
350kg |
Support et services
Nous fournissons un support technique de bout en bout et des services après-vente complets pour notre équipement de test de chute de marteau, conçus pour assurer des performances optimales durables et un temps d'arrêt opérationnel minimal pour vos systèmes de test. Notre équipe d'ingénieurs certifiés et de techniciens expérimentés fournit des conseils professionnels et une assistance pratique couvrant l'installation sur site, la maintenance préventive de routine, le dépannage technique, l'étalonnage de précision et d'autres besoins opérationnels critiques. De plus, nous sommes spécialisés dans le développement de solutions techniques sur mesure pour répondre à vos scénarios de test uniques, à vos exigences de conformité ou à vos besoins spécifiques de projet.
Nous nous engageons à maintenir des normes de service client et de support de premier plan dans l'industrie. Notre équipe de support technique est disponible 24h/24 et 7j/7 via plusieurs canaux (y compris une ligne directe dédiée, par e-mail et un support de diagnostic à distance) pour répondre rapidement à toute demande, problème technique ou préoccupation de service que vous pourriez rencontrer.
Emballage et expédition
L'équipement de test de chute de marteau est emballé dans des caisses en bois renforcées de qualité export pour assurer une protection maximale pendant le transit national et international. Chaque caisse est configurée avec l'unité de test principale, des manuels d'utilisation et de maintenance complets, des composants auxiliaires et des pièces de rechange essentielles, le tout sécurisé avec des matériaux d'amortissement absorbant les chocs pour éviter les dommages pendant le transport. De plus, chaque caisse est clairement étiquetée avec le nom de l'équipement, le numéro de modèle, le numéro de série et des instructions de manipulation standardisées (par exemple, « Fragile », « Tenir droit ») conformément aux réglementations internationales d'expédition pour une identification et une gestion logistique rationalisées du fret.
Pour une logistique internationale fluide, nous fournissons un ensemble complet de documents conformes aux douanes, y compris une facture commerciale, une liste de colisage détaillée, un certificat de conformité (le cas échéant) et tous les autres documents obligatoires requis pour l'expédition transfrontalière. Les frais d'expédition sont calculés en fonction de la région de destination, du mode d'expédition (par exemple, fret maritime, fret aérien) et du volume/poids global de la cargaison, avec des options de devis flexibles disponibles pour s'aligner sur votre calendrier de livraison et votre budget.
Questions fréquemment posées
Qu'est-ce que l'équipement de test de chute de marteau et qui le fabrique ?
L'équipement de test de chute de marteau est un appareil de test de performance d'impact spécialisé conçu et fabriqué par JHH à Pékin, en Chine. Sa fonction principale est d'évaluer quantitativement la résistance à l'impact de divers matériaux et composants sous des charges d'impact dynamiques contrôlées.
Quel est l'objectif principal de l'équipement de test de chute de marteau dans les scénarios industriels et de recherche ?
L'objectif principal de cet équipement est de mesurer et d'évaluer avec précision la résistance à l'impact des échantillons cibles, permettant aux fabricants et aux instituts de recherche de procéder à une validation rigoureuse de la qualité, une vérification des performances et une évaluation de la conformité des produits afin de garantir qu'ils répondent aux normes de l'industrie et aux exigences de sécurité d'application.
Quels produits et matériaux peuvent être testés avec l'équipement de test de chute de marteau ?
Il est largement applicable pour les tests de résistance à l'impact d'une gamme variée de tuyaux, y compris les tuyaux d'approvisionnement en eau en PVC-U, les tuyaux d'égout, les tuyaux d'approvisionnement en eau à basse pression, les tuyaux de transmission à basse pression, les tuyaux en mousse à âme, les tuyaux ondulés à double paroi et les tuyaux d'approvisionnement en eau en PE. De plus, il est compatible avec les feuilles de plastique rigide et d'autres matériaux de tuyaux/plaques non métalliques rigides pour l'inspection de qualité.
Quel est le niveau de précision des tests de l'équipement de test de chute de marteau ?
L'équipement atteint une précision globale des paramètres de test allant jusqu'à 0,5 %, garantissant des données de test d'impact hautement fiables et reproductibles pour l'analyse des performances des produits et le contrôle qualité.
Quelle est la capacité d'énergie d'impact maximale de l'équipement de test de chute de marteau ?
L'appareil a une énergie de test d'impact nominale maximale de 300 J, ce qui couvre les exigences de test de résistance à l'impact de la plupart des tuyaux non métalliques de qualité industrielle et des feuilles de plastique dans les scénarios d'application courants.

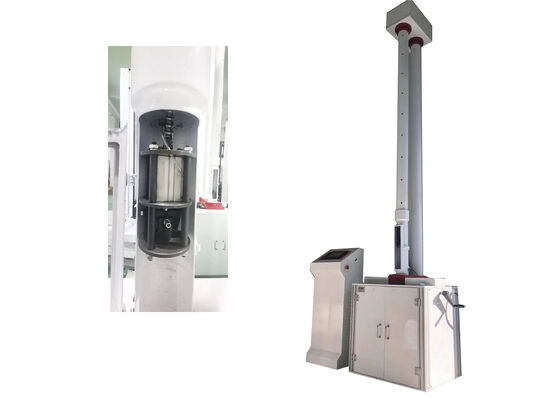

Images du produit
