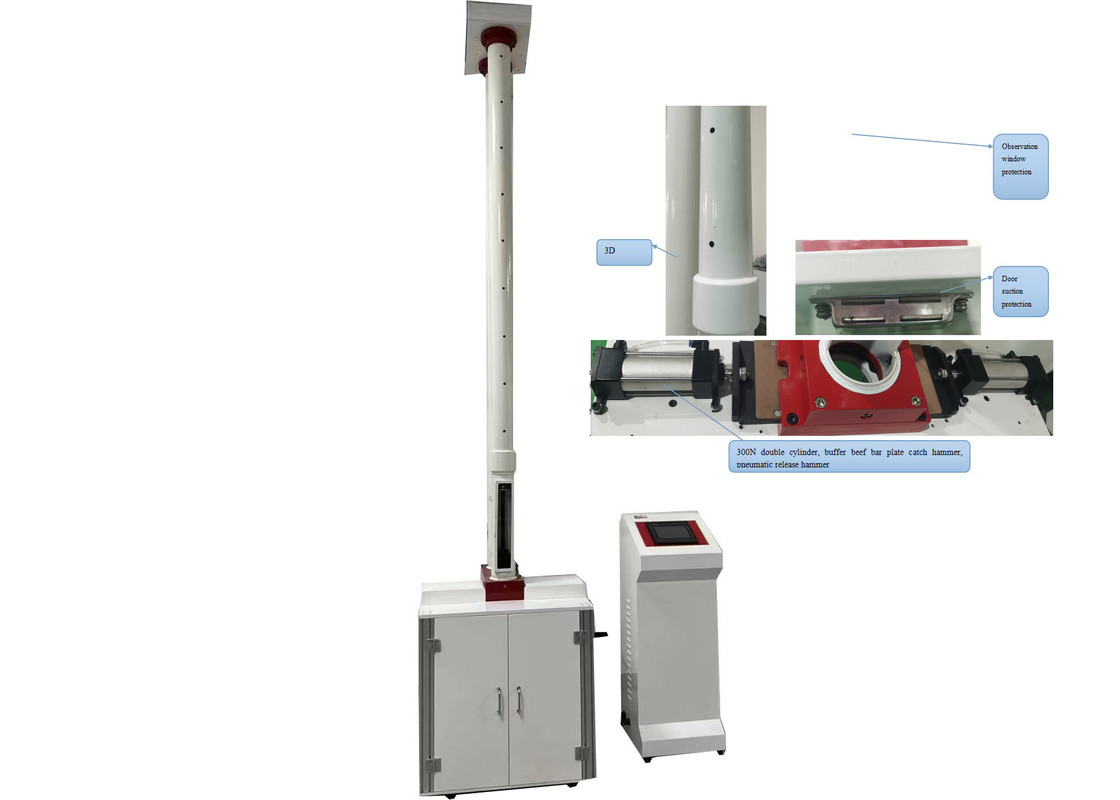

Équipement d'essai polyvalent de marteau à goutte à goutte pour diverses applications industrielles
Description du produit:
The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesIl sert d'instrument de base pour l'évaluation des performances des matériaux et la vérification de la qualité des produits dans les industries connexes.
Pour les tuyaux en plastique, la méthode/testeur comprend des essais pour une gamme complète de produits, y compris, mais sans s'y limiter: tuyaux d'alimentation en eau en PVC-U, tuyaux d'alimentation en eau à basse pression,tuyaux en mousse à couche de noyau, tuyaux ondulés à double paroi, 克拉管 (tubes en carats), tuyaux renforcés de bandes d'acier, tuyaux d'alimentation en PE, tuyaux d'alimentation en MPP, tuyaux d'enroulement à paroi creuse et tuyaux d'alimentation en CPVC.
Caractéristiques de l'instrument:
1Système de protection de sécurité à trois niveaux
Le testeur est équipé d'un mécanisme de protection à verrouillage en plusieurs couches pour assurer la sécurité de fonctionnement:
- 1er niveau: échantillon de protection contre le verrouillage des portes;
- Niveau 2: protection contre le verrouillage des fenêtres d'observation;
- 3ème niveau: Protection des positions de limite supérieure et inférieure.
2. Performance de levage à grande vitesse
Propulsé par un moteur pas à pas à couple élevé, le testeur atteint une vitesse de levage allant jusqu'à 250 mm/s permettant au marteau d'atteindre 2 mètres de zéro en seulement 8 secondes.Cela raccourcit considérablement les cycles de test et améliore l'efficacité opérationnelle pour les scénarios de test à haut débit.
3. Fonction de survol intelligente
Incorpore un algorithme de régulation de vitesse en plusieurs étapes pour assurer une décélération du marteau en douceur et un positionnement précis avec une déviation nulle.garantir des conditions d'essai cohérentes et une répétabilité fiable des données.
4. Pipe de guidage à marteau à chute modélisée en 3D
Le tuyau de guidage du marteau est optimisé par modélisation 3D, intégrant des trous d'échappement pour minimiser la résistance du vent pendant la descente du marteau, assurant une transmission stable de la force d'impact.une structure de renforcement de cercle est ajoutée pour empêcher la défaillance et la déformation de la structure, améliorant la fiabilité opérationnelle à long terme dans des environnements d'essais rigoureux.

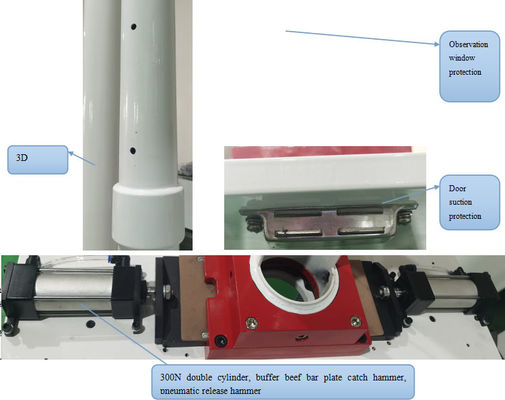

5. Mécanisme pneumatique de levage et de décharge du marteau
Abandonnant les mécanismes de marteau électromagnétique traditionnels, le testeur adopte une configuration pneumatique à haute force pour des performances supérieures:
- équipé d'une double bouteille d'air à longue durée de 300 N pour un fonctionnement puissant et constant;
- Les caractéristiques suivantes s'appliquent à l'équipement:
- La conception de levage/libération pneumatique élimine fondamentalement des problèmes tels que la flexion du câble, la rupture du fil et les fuites électriques courantes dans les systèmes électromagnétiques;
- Il intègre un système de verrouillage pneumatique automatique, offrant une sécurité et une fiabilité opérationnelles améliorées.
6. Conception d'assemblage intégré et modulaire
-
- Structure mécanique: utilise un assemblage standardisé de profilés en alliage d'aluminium, ce qui permet de normaliser le processus, d'installer des modules et d'obtenir une conception légère mais résistante;
- Système électrique: configuré avec un écran tactile de 7 pouces et Delta PLC, garantissant un fonctionnement intuitif, des performances stables et une maintenance pratique.
Paramètres techniques:
| Modèle |
Le XJL-300D |
| Température ambiante |
10°C à 35°C |
| Qualité du marteau |
0.5 kg à 5 kg,0.125 kg/augmentation |
| Diamètre du marteau |
D25 mm, D50, D90 mm |
| Hauteur de la chute |
30 mm à 2000 mm, erreur ≤ ± 2 mm |
| Diamètre de l'échantillon |
Les pièces de rechange doivent être équipées d'un dispositif d'échantillonnage. |
| Déviation du centre d'impact par rapport au centre de l'appareil |
≤ 2 mm |
| Support de type V |
120° |
| source |
220 à 230 VAC |
| Dimension du contour |
720 mm × 690 mm × 3650 mm |
| Poids net |
300 kg ou plus |
Principales fonctions
Le testeur d'impact de marteau à chute est un instrument de test de précision largement reconnu spécialement conçu pour évaluer la résistance à l'impact externe des tuyaux en plastique, des feuilles en plastique,et matériaux non métalliquesIl sert d'outil essentiel pour l'évaluation des performances des matériaux et la conformité de la qualité des produits dans les industries du plastique, de la construction et de la fabrication.
Pour les tuyaux en plastique, le testeur comprend des essais de performance complets pour une gamme diversifiée de produits, y compris, mais sans s'y limiter: tuyaux d'alimentation en eau en PVC-U, tuyaux d'alimentation en eau à basse pression,tuyaux en mousse à couche de noyau, les tuyaux ondulés à double paroi, les tuyaux Carat, les tuyaux renforcés par courroie d'acier, les tuyaux d'alimentation en eau en PE, les tuyaux d'alimentation en MPP, les tuyaux à enroulement creux et les tuyaux d'alimentation en CPVC.
Définition:
1Taux d'impact réel (TIR)
Le taux d'impact réel (TIR) est défini comme le pourcentage de spécimens endommagés par impact par rapport au nombre total de spécimens testés lorsqu'un lot entier de produits est soumis à des essais d'impact.Sa formule de calcul est:
TIR = (Nombre total de spécimens endommagés par l'impact / Nombre total de spécimens testés) × 100%
2. dommage (définition)
Aux fins du présent essai, les dommages sont définis comme la présence de fissures, de crevasses ou de ruptures complètes de spécimens observées par inspection visuelle après l'impact.Les seules entailles ou décolorations sur la surface de l'échantillon causées par l'impact du marteau de chute ne sont pas considérées comme des dommages..
Assistance et services:
Nous fournissons un soutien technique de bout en bout du cycle de vie et des services professionnels adaptés à notre équipement de test de marteau à goutte.Notre équipe d'ingénieurs certifiés et de spécialistes techniques fournit des conseils d'experts sur l'installation sur place, maintenance de routine, dépannage technique, étalonnage de précision,et d'autres services à valeur ajoutée assurer que votre équipement maintient des performances constantes et se conforme aux normes internationales d'essais.
Pour répondre à vos besoins spécifiques, nous offrons également des solutions techniques sur mesure.l'adaptation de l'équipement ou du service afin de l'aligner sur vos scénarios d'essais spécifiques et vos objectifs opérationnels.
FAQ:
-
Q1: Qu'est-ce que l'équipement de test au marteau à chute?
R1: L'équipement de test à marteau à chute est un instrument d'essai d'impact de précision fabriqué par JHH, dont la base de production est située à Pékin, en Chine.Il est spécialement conçu pour évaluer la résistance aux chocs des matériaux et des produits, un indicateur de performance essentiel pour l'évaluation de l'intégrité structurelle..
Q2: Quel est le but principal de l'équipement d'essai à marteau à chute?
A2: L'équipement d'essai à marteau à chute a pour but principal de mesurer avec précision la résistance aux chocs des objets visés, en fournissant des données critiques à l'appui de la vérification de la qualification du produit.contrôle de la qualité, et assurance de fiabilité dans les applications manufacturières et industrielles.
Q3: Quels produits/matériaux sont compatibles avec l'équipement de test du marteau à goutte à goutte?
A3: L'équipement est applicable à un large éventail de tuyaux (y compris, mais sans s'y limiter, les tuyaux d'alimentation en eau en PVC-U, les tuyaux d'égout, les tuyaux d'alimentation en eau à basse pression, les tuyaux de transmission à basse pression,tuyaux en mousse à couche de noyau, des tuyaux ondulés à double paroi et des tuyaux d'approvisionnement en eau en PE) et est également entièrement compatible avec les feuilles de plastique rigides.
Q4: Quelle est la précision de mesure de l'équipement d'essai à marteau à goutte?
A4: L'équipement d'essai à marteau à goutte présente une précision de mesure élevée de ± 0,5%, ce qui garantit des résultats d'essai fiables et reproductibles qui répondent aux exigences des normes internationales d'essai.
Q5: Quelle est l'énergie maximale d'essai de l'équipement d'essai au marteau à goutte à goutte?
A5: L'équipement offre une énergie d'essai maximale de 300 J, ce qui couvre les exigences d'essai d'impact de la plupart des tuyaux industriels et des produits en plastique rigide.
