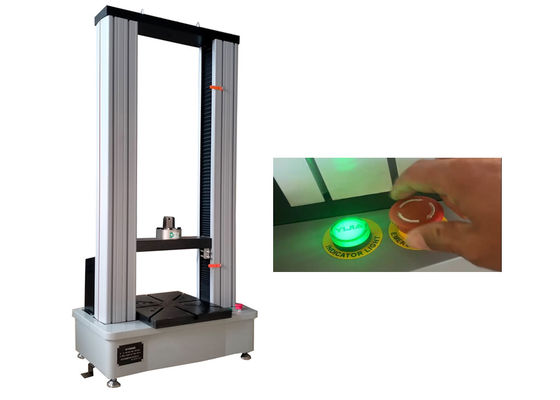

Machine d'essai universelle électronique pour essais de traction, pelage, déchirure, thermoscellage, adhésion, flexion et force d'ouverture sur divers matériaux
Applications :
Capacités de test et fonctionnalités logicielles
A. Échantillons testés : Matériaux laminés, bois, cuir, caoutchouc et plastique, matériaux métalliques, etc.

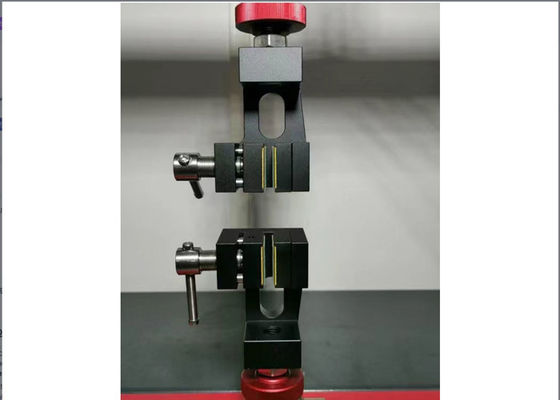

B. Tests spécialisés avec pinces correspondantes : Prend en charge les tests de traction, pelage, déchirure, thermoscellage, adhésion, flexion et force d'ouverture (chaque test est associé à des pinces dédiées pour plus de précision).
C. Déformation sous charge définie : Effectue des tests pour mesurer la déformation de l'échantillon testé lorsqu'il est soumis à une charge définie prédéfinie.
D. Charge sous déformation définie : Effectue des tests pour déterminer la charge requise pour obtenir une déformation définie prédéfinie de l'échantillon testé.
Le logiciel est capable de générer des rapports au format Word/Excel, qui incluent les principaux résultats des tests tels que la force maximale, l'allongement, la résistance à la traction, la résistance au pelage, la résistance à la déchirure, la résistance à la compression, et plus encore.
Conforme aux normes :
Y compris, mais sans s'y limiter, ASTM, JIS, CE, ISO, EN, BS EN, SAE, FTM... etc.
Paramètres techniques :
| Modèle |
XWW-200KN |
| Type |
Modèle de porte avec espace de test unique |
| Charge max. |
200KN |
| Classe de précision |
0,5 % |
| Plage de mesure de force |
0,4 % ~ 100 % FS |
| Précision de mesure de force |
≤±0,5 % |
| Plage de mesure de déformation |
2 % ~ 100 % FS |
| Précision de mesure de déformation |
1 % |
| Résolution du déplacement de la traverse |
0,001 mm |
| Plage de vitesse de la traverse |
0..05~300 mm/min |
| Précision de la vitesse de déplacement |
≤ 0,5 % |
| Largeur de test |
520 mm |
| Espace de traction |
595 mm |
| Espace de compression |
695 mm |
| Extensomètre électronique |
50/10 mm ou 50/25 |
| Pinces |
Pince à coin, pince de bobinage pour câble métallique |
| Système PC |
Équipé d'un ordinateur de marque |
| Alimentation |
AC220V |
| Dimensions de l'unité principale |
1100*800*2700 mm |
| Poids |
1850 kg |
Présentation du logiciel UTM :
-
Prend en charge les tests mécaniques de traction, compression, cisaillement, flexion et autres types ;
-
Permet l'édition ouverte des tests, des normes et des procédures, avec prise en charge de l'importation et de l'exportation des données de test, des normes et des paramètres procéduraux ;
-
Permet la personnalisation des paramètres de test pour répondre aux exigences de test spécifiques ;
-
Utilise un format ouvert basé sur Excel, prenant en charge les modèles de rapport définis par l'utilisateur pour une présentation flexible des résultats ;
-
Facilite la recherche et l'impression flexibles des résultats de test, y compris l'impression par lots de plusieurs échantillons et le tri personnalisé des éléments imprimés ;
-
Dispose d'une gestion hiérarchique des utilisateurs avec contrôle d'accès basé sur les rôles (administrateur, testeur) pour réglementer les permissions opérationnelles pour les procédures ;
-
Le logiciel offre des fonctionnalités robustes, englobant des programmes de test pour les essais de traction, compression, flexion, cisaillement et pelage sur des matériaux métalliques, non métalliques et divers autres ;
-
Plateforme basée sur Windows avec une interface intuitive, garantissant une opération simple et une maîtrise facile ;
-
Prend en charge le changement de langue transparent entre le chinois simplifié, le chinois traditionnel et l'anglais.
Configuration du système :
| N° |
Nom du projet |
Fabricants et spécifications |
Qté |
| 1 |
Moteur principal |
Beijing Jinshengxin |
1 jeu |
| 2 |
Paire de vis à billes |
Tianjin He Chun |
2 jeux |
| 3 |
Système servo AC |
Japon |
1 jeu |
| 4 |
Capteur de force |
American Celtron |
1 pièce |
| 5 |
Logiciel et système de contrôle en boucle fermée |
Recherche et développement indépendants |
1 jeu |
| 6 |
Ordinateur |
Ordinateur portable |
1 jeu |
| 7 |
Outils et fichiers |
Manuel d'utilisation, manuel d'installation |
Chacun |
| 8 |
Accessoires |
1. Dispositifs de traction à coin |
Mâchoires de serrage plates : 0-9, 9-18 (mm) |
Chaque jeu |
| Mâchoires de serrage rondes : φ4-φ9, φ9-φ18 (mm) |
Chaque jeu |
| 2. Pince de bobinage pour câble métallique |
Diamètre du disque : φ1-φ14 mm |
1 jeu |
