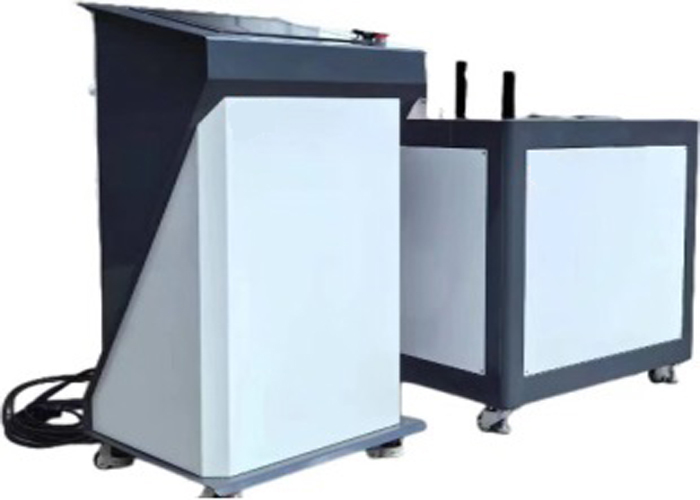

Épreuves de rupture de tuyaux précises avec la machine d'essai de pression hydrostatique XGJ-25M
| Attribut |
Valeur |
| Nom du produit |
Épreuves de rupture de tuyaux précises avec la machine d'essai de pression hydrostatique XGJ-25M |
| Plage d'essai |
0 à 10 MPA |
| Précision |
-1% à +2% |
| Plage de température d'essai |
15 à 95°C |
| Capsules de finition |
Φ8 à 1800 mm |
| Le moniteur. |
Disque LCD |
| courbe d'essai |
Temps de pression et température de pression |
| Protection de la sécurité |
Surpression ou surtempérature |
| Mode de test |
Automatique |
| Moyen de test |
L'eau |
| Assistance personnalisée |
Produit d'origine |
| Certificat |
CE, ISO |
Résumé
Cet instrument est principalement utilisé pour tester des tuyaux métalliques, des tuyaux thermoplastiques, des tuyaux composites thermoplastiques renforcés, des oléoducs, des composants hydrauliques, des bouteilles de gaz, des récipients sous pression,tuyaux sous pression et conteneurs aérospatiaux, la conception de tuyaux hydrauliques et de tuyaux automobiles spécialement conçus pour les essais de résistance à une pression ultra-haute.Il est également applicable aux essais hydrauliques instantanés de rupture de conduites et de conteneurs à haute pression..
En tant qu'instrument d'essai essentiel, il est indispensable pour les fabricants, les instituts de recherche et les autorités chargées de l'inspection de la qualité.
Normes de mise en œuvre
Le produit doit être présenté sous forme d'une pièce d'emballage ou d'une pièce d'emballage en forme d'emballage.7-2016 et autres exigences des normes.
Caractéristiques du produit
- Le système adopte une pompe à piston + commande du convertisseur de fréquence pour permettre la régulation de la haute pression.en veillant à ce que le processus de pressurisation pour les échantillons d'un diamètre de tuyau de φ400 mm et d'une longueur maximale de 1000 mm puisse être achevé dans un délai de 60 à 70 secondes.
- Le système hôte utilise une architecture de contrôle de cluster centralisée basée sur des PC embarqués.qui reçoivent des instructions de commande du PC intégré, exécuter le réglage de la pression, le traitement logique et la collecte de données.
- Le système exclusif de contrôle de la pression formule automatiquement des protocoles et des algorithmes d'augmentation de la pression, garantissant une augmentation rapide de la pression, une pression constante stable, une forte capacité d'expansion,et un taux de réussite de test de 100%.
- L'acquisition et le contrôle de la pression de haute précision sont réalisés grâce à l'adoption d'un système de conversion de fréquence vectorielle et de capteurs de pression de haute précision.
- Facile à utiliser et pratique à utiliser, l'instrument est équipé d'une fonction de dépression automatique (un seul bouton est nécessaire pour libérer la pression).
Paramètres techniques
| Station d'essais |
1 canal, ultra-haute tension |
| Pression d'essai maximale |
25 MPa |
| Erreur maximale |
± 1% |
| Taille de l'échantillon |
Diamètre intérieur Φ20 mm~400 mm, L1000 mm ou spécifié par le client |
| Temps de soufflage |
60 à 70 ans de soufflage instantané (l'expansion de l'échantillon est inférieure à 15 L/min) |
| Moyen d'essai |
l'eau |
| Le pouvoir |
20 kW |
Configuration du produit
- Système de commande intégré par micro-ordinateur: 1 unité par module
- Compteur de commande industrielle intégré: 1 jeu
- Système de régulation de la pression: 1 jeu
- Pompes à plongeur haute pression (marque Bortolini): 25 MPa, débit 15 L/min, 1 unité
- Transmetteur de pression: 1 unité (origine: États-Unis, marque: GEMS)
- Logiciel de gestion des données PC: 1 jeu
- tuyaux à haute pression: 2 pièces
- Accessoires et documentation: 1 jeu
Épreuve de sécurité à haute pression

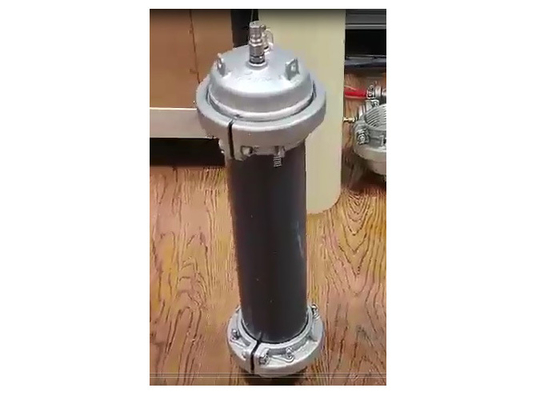

Lors des essais de soufflage à pression ultra-haute, les spécimens d'essai sont placés dans une fosse sécurisée ou dans une chambre moyenne à température contrôlée équipée de dispositifs de sécurité à résistance à l'explosion,afin d'assurer la sécurité opérationnelle.
Remarque: Lors de l'essai de tuyaux d'un diamètre de φ315 mm sous une pression de 20 MPa, tout dommage aux extrémités des tuyaux ou à d'autres composants peut entraîner de graves dangers.
Questions fréquemment posées
Q1: Quel est le but de la machine d'essai hydrostatique (machine d'essai de pression hydrostatique pour tuyaux en plastique)?
R1: La machine d'essai hydrostatique est conçue pour tester la résistance hydrostatique et la résistance à l'éclatement des tuyaux en plastique.
Q2: Quels types de composants et de matériaux la machine d'essai de pression hydrostatique peut-elle tester?
R2: La machine d'essai de pression hydrostatique est capable de tester des tuyaux en plastique et des tuyaux composites (p. ex. PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
Q3: Quelle est la précision de la machine d'essai de pression hydrostatique?
R3: La machine d'essai de pression hydrostatique est dotée d'une précision inférieure à 0,1% de la lecture à pleine échelle.
Q4: Quelle est la pression maximale que la machine d'essai de pression hydrostatique peut supporter pour les essais?
R4: La machine d'essai de pression hydrostatique prend en charge les essais de pression jusqu'à 10 MPa (100 bar, 1450 psi).
