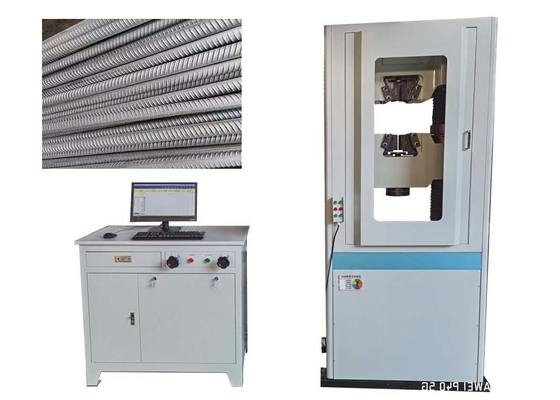

Machine d'essai hydraulique universelle pour l'essai de courbure de traction en acier soudable
Principe de fonctionnement:
La machine principale est constituée d'une structure de cadre à six colonnes, composée de quatre colonnes et de deux vis de plomb.tandis que la poutre transversale inférieure et la table de travail constituent l'espace de compressionComposé d'un contrôleur électrique, d'une soupape servo, d'un capteur de charge, d'un capteur de déplacement, d'un extensomètre et d'un ordinateur, il forme un système de contrôle servo en boucle fermée.Ce système peut contrôler automatiquement et précisément le processus d'essai et mesurer automatiquement les paramètres d'essai tels que la force d'essai, déplacement et déformation.
Applications:
(1) Application dans les essais de traction
Configuration du dispositif d'essai et des fixations
Des fixations spéciales en forme de coin sont utilisées pour fixer les deux extrémités de l'échantillon de barre d'acier à nervures,s'assurer que la surface de serrage est perpendiculaire à l'axe de l'échantillon afin d'éviter une charge excentrique susceptible d'affecter la précision de l'essaiLes poutres transversales supérieures et inférieures forment un espace de traction et la force de traction axiale est appliquée par le système hydraulique.
Mode de commande et réglage des paramètres
Un mode de commande composite de commande de force - commande de déplacement est généralement adopté: dans la phase initiale, la force est appliquée à une vitesse constante (par exemple, 10 kN/min),et en approchant du point de rendement, il passe au contrôle du déplacement (0,05 - 2 mm/min) pour capturer avec précision la résistance de rendement.
Collecte et analyse des données
Le capteur de charge surveille en temps réel la variation de la force de traction, l'extensomètre enregistre la déformation à l'intérieur de la longueur de jauge,et l'ordinateur trace automatiquement la courbe "force - déplacement", calculant des paramètres tels que la résistance à l'allongement non proportionnelle spécifiée (ReL, ReH), la résistance à la traction (Rm) et le pourcentage d'allongement après fracture (A).
(2) Mise en œuvre des essais de flexion
Appareil et méthode de flexion
Remplacer l'indentateur de flexion et les supports, ajuster l'espacement des supports en fonction du diamètre de la barre d'acier côtelée (généralement 3 fois le diamètre), adopter une méthode de flexion à froid à 180°,et appuyez lentement sur l'indentateur vers le bas jusqu'à ce que l'échantillon est plié à l'angle spécifié, puis observez si des fissures apparaissent à la surface.
Vérification de la conformité à la norme
Conformément à la norme GB/T 1499.2 - 2018 Acier pour le renforcement du béton - Partie 2: Barres d'acier à côtes laminées à chaud,La surface du spécimen après l'essai de flexion ne doit pas présenter de fissures visibles pour vérifier que ses propriétés technologiques satisfont aux exigences de construction.Le secteur de l'acier.
| Caractéristiquerésistant à la tractionpropriétés |
| |
Résultats La force, R.
MPa |
Tensibilité/rendement résistance Ratio,R/R |
Nombre total allongement à maximum force, âge
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥ 1.15,<1.35 |
7.5 |
La caractéristique Rm/R est de 1,02 pour les tailles inférieures à 8 mm.
A: caractéristique est de 1,0% pour les tailles inférieures à 8 mm.
Les valeurs de R.spécifiées sont caractéristiques pour p=0.95.
Les valeurs de R/R et d'Ag spécifiées sont caractéristiques avec p=0.90.
Calculer les valeurs de Rmand R. en utilisant la surface nominale de la section. |
| La valeur maximale absolue admissible de la résistance au rendement est de 650 MPa. |
Pour la résistance au rendement ((Re), la résistance au rendement supérieure ((ReH) s'applique.Déterminer la résistance au rendement ((Re) à partir de
la résistance à 0,2% ((Rpo.2) si un phénomène de rendement n'est pas présent. |
Les normes:
Les normes ISO 6892, ISO 6934, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 et BSEN peuvent être utilisées dans le cadre de la mise en œuvre de la présente directive.
Principaux paramètres techniques:
| Modèle |
Le numéro de série est le numéro suivant: |
| La structure |
4 colonnes et 2 vis |
|
Mode de commande
|
contrôle manuel du processus de chargement, traitement automatique des données par ordinateur |
| Max.charge (kN) |
Les éléments suivants sont nécessaires: |
| Précision de la charge |
≤ ± 0,5% |
| Portée de charge |
2% à 100% FS |
| Plage de contrôle des contraintes isokinétiques |
2-60 (N/mm2•S-1) |
| Erreur du taux de contrainte |
≤ ± 0,5% |
| Résolution de la charge |
1/600000 |
| Plage de mesure de la déformation |
2% à 100% FS |
| Précision de la déformation |
≤ ± 0,5% |
| Résolution du déplacement (mm) |
0.01 |
| Erreur de déplacement |
≤ ± 0,5% |
| Max.course du piston (mm) |
250 |
| Vitesse maximale de déplacement du piston |
00,5-100 mm/min Réglage manuel |
| Vitesse de levage de la tête transversale |
300 mm/min |
| Max. espace d'essai de tension |
700 mm (peut être personnalisé) |
| Max.Espace d'essai de compression |
600 mm (peut être personnalisé) |
| Méthode de serrage |
Clampes hydrauliques |
| Plage de serrage de l'échantillon rond (mm) |
φ13-φ60 mm ((13 à 26, 26 à 40, 40 à 60 mm) |
| Plage de serrage des échantillons plats (mm) |
0 à 15,15 à 30 mm |
| Largeur de serrage de l'échantillon plat ((mm) |
80 |
| Taille de la plaque de compression (mm) |
200*200 |
| Distance de pliage du rouleau ((mm) |
450 |
| Largeur des rouleaux de flexion (mm) |
120 |
| Énergie électrique |
3-phase, AC380V, 50Hz (peut être personnalisé) |
| Poids et taille |
3200 kg, 1060 mm * 850 * 2370 mm |
