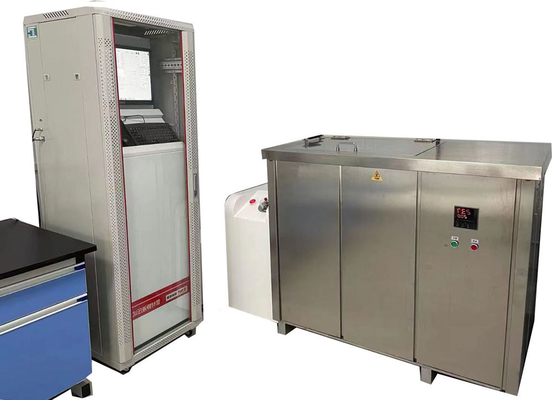

Machine d'essai de pression hydrostatique et de résistance à l'éclatement ISO 1167 avec capuchons d'extrémité étanches à la pression pour tuyaux en plastique
Objectif de l'équipement
Cet équipement est principalement utilisé pour mesurer la durée de résistance à la pression hydrostatique à long terme et les valeurs de pression de rupture instantanée de divers tuyaux en plastique et en composites.En augmentant progressivement la pression de l'eau dans les tuyaux, il simule les conditions de pression auxquelles les tuyaux peuvent être confrontés dans des conditions de travail réelles, testant ainsi la résistance à la pression et la résistance aux éclats des tuyaux.
Composition des composants de base:
Système de régulation de la pression:
Il permet un contrôle précis des valeurs de pression pendant l'essai, y compris le réglage, le réglage dynamique et le maintien stable des paramètres de pression,s'assurer que la pression reste toujours dans la plage spécifiée par les normes pour garantir l'exactitude des résultats des essais.Appareil de production de pression:
Des pompes à haute pression sont utilisées comme source de pression, qui peuvent convertir un liquide à basse pression en liquide à haute pression pour fournir un débit d'eau à haute pression stable pour l'essai.
Réservoir à température moyenne constante:
Il est utilisé pour contrôler la température du milieu d'essai (généralement de l'eau),s'assurer que l'essai est effectué dans des conditions de température prédéfinies, la température ayant une incidence significative sur les performances des tuyaux en plastique.

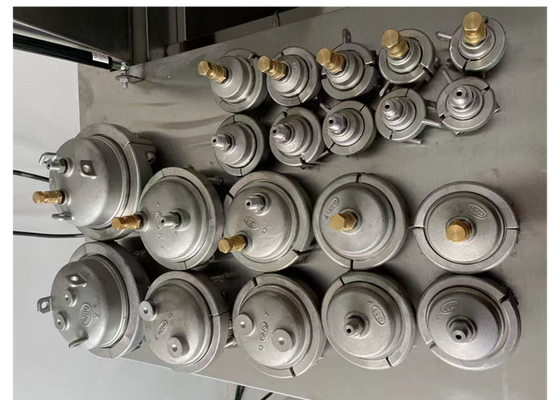

Les pièces de fixation des spécimens (caps de bout):
Ils servent à fixer les échantillons de tuyaux, en évitant tout déplacement ou fuite des tuyaux pendant l'essai, offrant ainsi une garantie fondamentale pour le bon déroulement de l'essai.
Unité de traitement automatisé des données:
Il a pour fonction de calculer automatiquement les données d'essai et d'imprimer les rapports d'essai.
Catégories de tuyaux applicables:
La machine est capable de tester un large éventail de matériaux de tuyauterie, notamment:
Pièces thermoplastiques:
Variantes en polypropylène (PP-R, PP-B, PPA).
Les types de polyéthylène (PE, PE-X).
Dérivés du chlorure de polyvinyle (PVC, UPVC, PVC-C).
tuyaux composites: tels que les tuyaux composites en aluminium-plastique, qui intègrent des couches de plastique et de métal pour améliorer la résistance structurelle.
Caractéristiques du produit:
1. Contrôle convivial
A une interface tactile ou PC permettant de régler facilement les paramètres d'essai (pression, température, temps).
2. Conception compacte à pression multiple
Il s'adapte à un espace inférieur à 1 m2 et offre jusqu'à 50 niveaux de pression différents (y compris l'approvisionnement en eau).
3. Reconnaissance intelligente des spécimens
Détecte automatiquement la taille et le matériau des tuyaux (p. ex. PP-R, PE) et ajuste les essais en fonction de leur précision.
4Contrôle de pression optimisé
Utilise des algorithmes intelligents pour créer des profils de pression idéaux (par exemple, des augmentations progressives) pour des tests réalistes.
5- Réglage de pression précis
Permet des réglages de pression indépendants pour chaque canal d'essai (par exemple, 0,1 à 200 bar) avec une grande précision (± 0,5%).
6. Composants durables
Réduit l'usure des soupapes électromagnétiques pour une maintenance minimale et un fonctionnement 24 heures sur 24.
7. Construction résistante à la corrosion
Toutes les pièces qui touchent l'eau sont en acier inoxydable de haute qualité pour plus de durabilité.
8. Affichage multilingue
Prend en charge plusieurs langues (anglais, chinois, etc.) pour une utilisation facile dans le monde entier.
9Calibration en mouvement
Il vous permet de calibrer la pression pendant les tests sans vous arrêter, en gardant les données fiables.
10La sécurité avant tout.
A des garanties électriques, mécaniques et logicielles (par exemple, arrêt d'urgence, détection des fuites).
11. Partage de données facile
Utilise le protocole TCP/IP pour envoyer des données à des ordinateurs ou des nuages en temps réel pour les rapports.
Répondre aux normes:
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
Pour les appareils à moteur électrique2024, EN 1555 - 1:2021, dans la norme EN ISO 2507 - 2:2017
La longueur libre des échantillons:
| Type de spécimen |
Exigences de longueur libre |
| échantillons de tubes extrudés |
dn3 mm: ≥ 3dnet ≥ 250 mm;dn> 315 mm: ≥ 2dnJe suis désolée. |
| échantillons de tubes moulés par injection |
dnLe nombre de points de contact est le suivant:dn; 50 mm ≤dn≤ 110 mm: ≥ 140 mm |
| Échantillons assemblés avec poussée hydrostatique (deux sections de tuyaux) |
≥ 3dnet ≥ 250 mm (dn> 315 mm: ≥ 2dnsi la longueur minimale n'est pas respectée) |
| Especimens assemblés à poussée hydrostatique (avec raccords) |
≥ 2dnet ≥ 150 mm;dn> 250 mm: ≥ 1.5dnJe suis désolée. |
| Les échantillons assemblés avec poussée hydrostatique (branche de selle) |
≥ 100 mm |
| Spécimens assemblés sans poussée hydrostatique |
=dnet ≥ 150 mm |
Paramètres techniques:
| Modèle |
XGY-10C |
| Plage de diamètre |
Φ8- 1800 mm |
| Les stations |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. peuvent être personnalisés |
| Mode de commande |
Microcontrôle, contrôle industriel par ordinateur |
| Mode d'affichage |
Affichage couleur LCD PC industriel |
| Mode de stockage |
Réservation de PC |
| Mode d'impression |
Sortie d'imprimante couleur |
| Pression d'essai |
Plage de pression |
0.1 à 10 MPa |
| Précision du contrôle |
± 1% |
| Résolution de l'écran |
00,01 MPa |
| Portée de travail |
5% à 100% FS |
| Erreur d'indication |
± 1% |
| Températeur de test |
Plage de la minuterie |
0 à 10000 heures |
| Précision du chronomètre |
± 0,1% |
| Résolution du minuteur |
1s |
| Le pouvoir |
380V 50Hz trois phases à quatre fils 1,5 kW |
| modèles de capuchons |
deΦ- Je ne sais pas.jusqu'à 1800 mm |
| Taille du réservoir d'eau |
compte tenu de la taille du tuyau |
| Plage de température |
15 à 95°C |
| Dimensions (trois stations) |
715×625×1700 ((mm) ou autres
|
Assistance et services:
Machine d'essai hydrostatique de tuyaux en plastique Assistance technique et service
Nous fournissons un soutien technique pour les machines d'essai de pression hydrostatique.
- Installation et mise en place de la machine
- Résolution de problèmes et conseils techniques
- Services de réparation et d'entretien
- Pièces détachées et consommables
- Mises à jour et améliorations logicielles
Nous nous engageons à fournir un excellent service à la clientèle et sommes disponibles pour répondre à toutes vos questions.
FAQ:
Q1: Quel est le nom de marque de la machine de test hydrostatique?
R1: La marque de la machine d'essai de pression hydrostatique est JHH, fabriquée à Pékin, en Chine.
Q2: Quel est le but de la machine d'essai hydrostatique?
R2: Je ne sais pas.La machine d'essai hydrostatique La machine d'essai de pression hydrostatique pour tuyaux en plastiqueest utilisé pour tester la résistance hydrostatique et à l'éclatement des tuyaux en plastique.
Q3: Quels types de composants et de matériaux la machine d'essai hydrostatique peut-elle tester?
A3: La machine d'essai de pression hydrostatique peut être utilisée pour tester des tuyaux en plastique, des tuyaux composites (tels que PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
Q4: Quelle est la précision de la machine d'essai de pression hydrostatique?
R4: La machine d'essai de pression hydrostatique est précise à moins de 0,1% de la lecture à pleine échelle.
