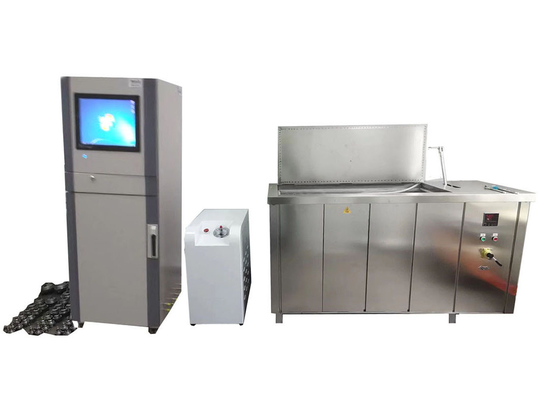

La machine d'essai de pression hydrostatique sert à mesurer la tolérance de pression interne des tuyaux, raccords et assemblages thermoplastiques utilisés pour le transport des fluides.
Applications :
La machine d'essai hydrostatique peut être utilisée pour divers tuyaux, raccords et composants thermoplastiques utilisés pour le transport de fluides. Des matériaux tels que le polypropylène (PP), le polyéthylène (PE), le polychlorure de vinyle (PVC), le polychlorure de vinyle chloré (PVC-C) et le copolymère acrylonitrile butadiène styrène (ABS) n'en sont qu'une partie. Cette catégorie couvre une variété de produits, tels que les tuyaux extrudés, les tuyaux moulés par injection et les échantillons assemblés, qu'ils impliquent ou non une poussée hydrostatique. Des exemples d'échantillons appropriés comprennent des sections de tuyaux soudées bout à bout par fusion à chaud, des échantillons avec un ou plusieurs raccords et des échantillons de branchement en forme de selle. Le diamètre extérieur nominal (dn) des tubes d'essai varie considérablement, allant de 25 millimètres à 1 600 millimètres en fonction des exigences spécifiques des différents types d'échantillons.
Objectifs :
Les machines d'essai de pression hydrostatique sont principalement utilisées pour déterminer la résistance à la pression interne des tuyaux, raccords et assemblages en plastique. Dans des conditions contrôlées, les produits fabriqués à partir de matériaux tels que le PP, le PE, le PVC, le PVC-C et l'ABS sont soumis à une pression interne spécifique pendant un certain temps. Ceci est utilisé pour évaluer leur capacité de charge et déterminer si des défaillances telles qu'une fuite, un éclatement ou une déformation excessive se produiront. Ce test est d'une grande importance pour garantir la qualité, la sécurité et la fiabilité des tuyaux en plastique et des composants associés dans les systèmes de transport de fluides. Ces systèmes sont largement utilisés dans des domaines tels que le traitement de l’eau, le traitement des eaux usées, le transport de gaz et le transport de fluides industriels.
Caractéristiques du produit :
1. Les utilisateurs peuvent définir sans effort les paramètres de test à l’aide d’un terminal de commande combinant un écran tactile ou un PC.
2. Occupant une superficie de moins d'un mètre carré, il peut produire jusqu'à 50 pressions différentes, y compris la pression d'alimentation en eau.
3. Sa capacité de reconnaissance intelligente lui permet d'identifier la taille et le matériau de l'échantillon, puis de formuler un plan de surpression optimisé ainsi qu'un algorithme.
4. Cet appareil se distingue par son contrôle précis de la pression. La possibilité de régler séparément la pression d'entrée de chaque module individuel contribue à réduire l'usure des électrovannes et garantit un fonctionnement durable.
5. Chaque pièce métallique en contact avec le fluide est en acier inoxydable de haute qualité.
6. L'interface d'affichage, conçue pour le confort de l'utilisateur, offre diverses options linguistiques, répondant pleinement aux diverses exigences des clients.
7. L'étalonnage de la pression pendant le test est simple et le système a la possibilité de continuer à fonctionner pendant que l'étalonnage est en cours.
8. Il offre une protection à plusieurs niveaux, couvrant les aspects électriques, mécaniques et logiciels.
9. Il permet une communication de données fluide et fiable via le protocole TCP/IP.
Répondre aux normes :
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
La longueur libre des spécimens :
| Type d'échantillon |
Exigences de longueur libre |
| Spécimens de tuyaux extrudés |
dn<315mm : ≥ 3dn et ≥ 250 mm ;dn>315 mm : ≥ 2dn |
| Spécimens de tuyaux moulés par injection |
dn<50mm : 3dn; 50 mm ≤dn ≤ 110mm : ≥ 140mm |
| Spécimens assemblés avec poussée hydrostatique (deux sections de tuyaux) |
≥ 3dn et ≥ 250 mm (dn>315 mm : ≥ 2dn si min. longueur non respectée) |
| Spécimens assemblés avec poussée hydrostatique (avec raccords) |
≥ 2dn et ≥ 150 mm ;dn>250 mm : ≥ 1,5dn |
| Spécimens assemblés à poussée hydrostatique (branche de selle) |
≥ 100 mm |
| Echantillons assemblés sans poussée hydrostatique |
=dn et ≥ 150mm |
Paramètres techniques :
| Modèle |
XGY-16C |
| Plage de diamètre |
Φ8-1800mm |
| Gares |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100, etc. peuvent être personnalisés |
| Mode de contrôle |
Microcontrôle, contrôle PC industriel |
| Mode d'affichage |
Écran couleur LCD pour PC industriel |
| Mode de stockage |
Rangement PC |
| Mode d'impression |
Sortie imprimante couleur |
| Pression d'essai |
Plage de pression |
0,1-16MPa |
| Précision du contrôle |
±1% |
| Résolution d'affichage |
0,01MPa |
| Plage de travail |
5 % ~ 100 % FS |
| Erreur d'indication |
±1% |
| Minuterie de test |
Plage de minuterie |
0~10000h |
| Précision de la minuterie |
±0,1% |
| Résolution de la minuterie |
1s |
| Pouvoir |
380V 50Hz triphasé à quatre fils 1,5KW |

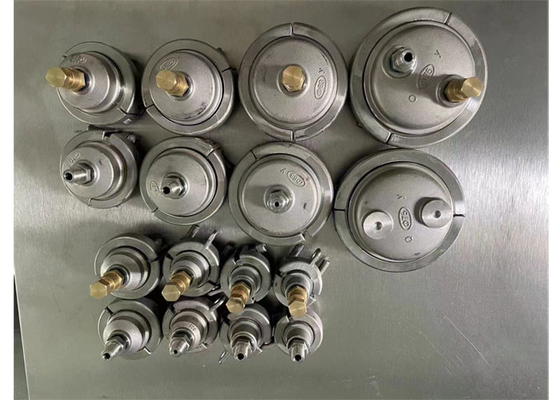

| modèles d'embouts |
depuisΦ8à 1800mm |
| Taille du réservoir d'eau |
selon la taille du tuyau |
| Plage de température |
15-95 ℃ |
| Dimensions (trois stations) |
715×625×1700(mm)ou autres
|
Assistance et services :
Machine d'essai hydrostatique Machine d'essai de pression hydrostatique de tuyau en plastique Assistance technique et service
Nous fournissons une assistance technique pour les machines d’essais de pression hydrostatique. Notre équipe de support technique expérimentée peut fournir :
- Installation et configuration des machines
- Dépannage et conseils techniques
- Services de réparation et d'entretien
- Pièces détachées et consommables
- Mises à jour et mises à niveau du logiciel
Nous nous engageons à fournir un excellent service client et sommes disponibles pour répondre à toutes vos questions. Si vous avez des questions, n'hésitez pas à nous contacter.
FAQ :
Q1 : Quel est le nom de marque de la machine d’essai hydrostatique de pression hydrostatique pour tuyaux en plastique ?
A1 : Le nom de marque de la machine d’essai de pression hydrostatique est JHH, qui est fabriquée à Pékin, en Chine.
Q2 : Quel est le but de la machine d'essai hydrostatique de machine d'essai de pression hydrostatique de tuyau en plastique ?
A2 :La machine d'essai hydrostatique Machine d'essai de pression hydrostatique de tuyau en plastiqueest utilisé pour tester la résistance hydrostatique et à l’éclatement des tuyaux en plastique.
Q3 : Quels types de composants et de matériaux la machine d’essai de pression hydrostatique peut-elle tester ?
A3 : La machine d'essai de pression hydrostatique peut être utilisée pour tester des tuyaux en plastique, des tuyaux composites (comme PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.
Q4 : Quelle est la précision de la machine d’essai de pression hydrostatique ?
A4 : La machine d'essai de pression hydrostatique est précise à 0,1 % de la lecture à grande échelle.
