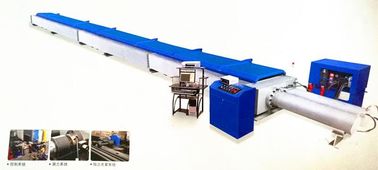

Fonction :
La machine d'essai est principalement utilisée pour déterminer la résistance à la traction du câble électrique, de la corde optique de fil d'acier de câble et, du fil en acier et d'autres matériaux de corde. La machine d'essai adopte le cylindre hydraulique pour charger, capteur de pression de piézoélectrique à mesurer, ordinateur à imprimer et ordinateur aux essais d'affichage et à toute autre technologie de pointe.
Les indicateurs techniques principaux :
1. Force maximum d'essai : kN 500
2. Examinez la gamme de mesure de force : kN -100% de 2%
3. Exactitude de mesure de force : améliorez que le ± 1% FS
4. Course de chargement de piston de cylindre hydraulique : 1.5m
5. Longueur maximum d'échantillon : 10000mm (goupille deux de base par la distance centrale de montage)
6. Longueur minimum d'essai : 500mm
7. Espacement mobile d'ajustement de poutre fixe : 500mm
8. Chaîne et exactitude de mesure de déplacement (déformation) : 0-2200mm ; exactitude meilleure que le ± 0.1mm
9. Examinez la vitesse de chargement : ≥ 150mm/minute
10. Vitesse rapide d'ajustement de poutre de charge : ≥250mm/minute
11. Mode de contrôle : contrôle de force constant d'essai/contrôle volumétrique ;
12. Montage : montage de type prise avec un emballage spécial avec le montage de tension
13. Bouclier de traduction coulissant sectionnel (longueur protectrice directe d'environ 5 mètres, longueur protectrice indirecte de 10 mètres)
14. Dimensions de centre serveur de machine d'essai (taille millimètre de largeur X de longueur X) : au sujet de 15500x1320x620 millimètre (sans dispositif de couverture) ;
15. Examinez la puissance de circuit hydraulique de machine : environ 7,5 kilowatts.
Les caractéristiques techniques principales
1. Exécution des normes :
1,1 « sécurité JB/T8521.1-2007 de la partie tissée de brides : Ceinture plate d'usage universel de fibre synthétique »
1,2 gigaoctets/T228-2010 « matériaux métalliques à la méthode de tension d'essai de température ambiante »
1,3 gigaoctets/T2611-1992 « impératifs techniques généraux de machine d'essai »
2. La conception électrohydraulique en circuit fermé à haute précision de servocommande, examinent l'automation à régulation de processus, la mesure de haute précision et le contrôle.
3. la conception de circuit hydraulique sensible à la charge, effet économiseur d'énergie est évidente
4. Configuration du système de contrôle de température d'huile hydraulique pour répondre aux exigences de l'opération à long terme de grandes charges
5. Conception piquante de cadre d'incidence de rigidité, poids léger, bonne stabilité
6. L'intégration globale de la conception de centre serveur, installation, commodité mobile, bonne protection pour la tige de cylindre de cylindre
7. Ayez la fonction parfaite de protection :
A) protection de limite de cylindre ;
B) surcharge de circuit hydraulique, débordement, protection sale de bloc
C) Examinez la protection de surcharge de force
D) surintensité de système de circuit, protection de surtension
E) Spécimen cassant la protection
F) Affichage d'avertissement de sécurité : Quand la charge de poutre de chargement dépasse la valeur réglée, l'indicateur d'avertissement sera allumé automatiquement.
8. Bouclier segmenté de sécurité.
9. Ordinateur et fonctions et caractéristiques électriques de système de contrôle :
9,1 l'utilisation du micro-ordinateur de marque, logiciel spécial de machine d'essai peut être basée sur des normes nationales pour accomplir la force d'essai, déplacement d'un grand choix de modes de contrôle automatique pour accomplir les paramètres de processus d'essai de l'ensemble d'essai, pour examiner à régulation de processus, par acquisition de données, le traitement, l'analyse et l'affichage, réalisation précise du contrôle volumétrique, contrôle de force d'essai de vitesse constante ;
9,2 examinez la force, la crête, la déformation de spécimen, le déplacement de piston, la fonction d'affichage d'écran de courbe d'essai, l'opération d'entrée de plein clavier et le système spécial d'arrangement intelligent de mode de contrôle pour réaliser la commutation douce entre de divers modes de contrôle pour faire le système avoir le sexe de flexibilité maximale ;
9,3 fonctions de traitement parfaites de graphiques de courbe d'essai : la courbe du processus d'essai peut automatiquement dépister et ajuster, sur la copie, sauvent la courbe, la courbe peut être partiellement agrandi, vous peut également bourdonner dedans pleine page, vous peut dépister la vue de courbe, observent les données ;
9,4 fonctions de traitement puissantes de rapport : le rapport peut imprimer, économiser, visionner préalablement, des données peut automatiquement compléter le rapport. Les utilisateurs peuvent adapter le format aux besoins du client de rapport selon des conditions, et commode, intuitives, qui n'est généralement pas disponible dans le logiciel de machine d'essai ;
La configuration principale
Ensemble porteur du cadre 1

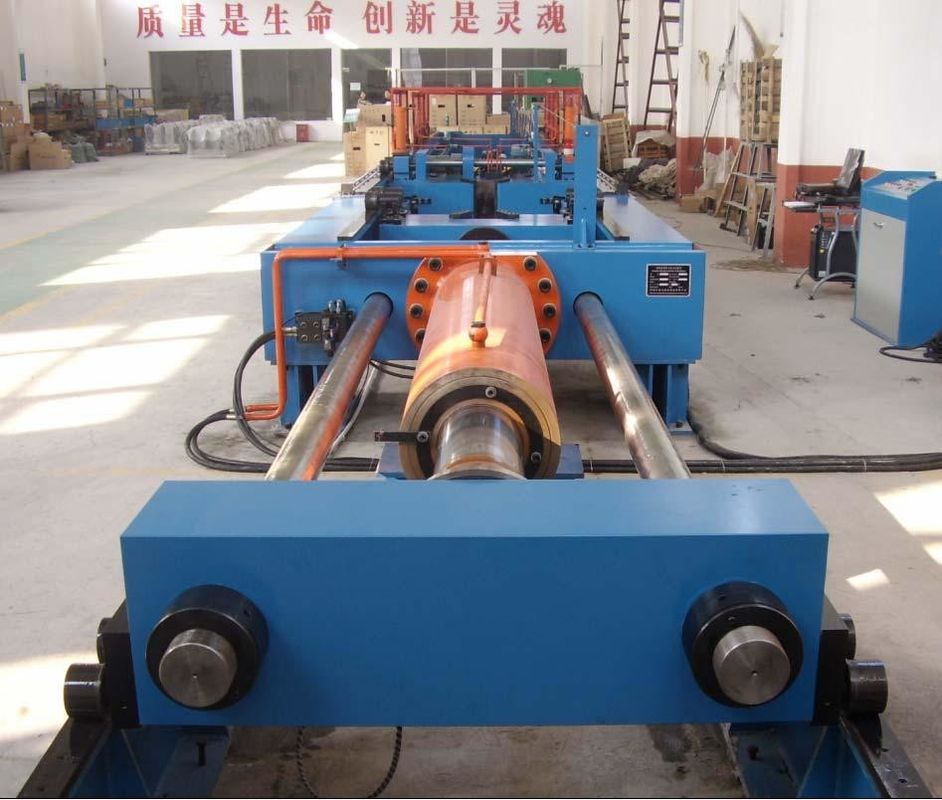

Cylindre servo hydraulique 500Kn, traction à double effet de course de 1.5m à l'ensemble du cylindre 1
Ensemble de la poutre 1 de charge
Ensemble manuel de l'ajustement 1 de poutre fixe
Type coulissant large 5 ensemble de la traduction X1000 du dispositif de couverture 1200 long
Ensemble du montage 1 de vente de pyramide
Ensemble du montage 1 d'enroulement
Ensemble hydraulique de la référence 1
Pompe hydraulique 11.2L/pompe minimum une de Fujikoshi NACHI au Japon
Servovalve Italie
Ensemble du moteur 7.5KW 1
Ensemble hydraulique du circuit de commande 1
Ensemble servo du contrôleur 1
Accessoires hydrauliques 1 ensemble
Ordinateur Lenovo + 1 ensemble d'imprimantes
